Hướng Dẫn Sử Dụng HMI ITS7000 Inovance: Lắp Đặt Và Hiệu Chuẩn

HMI ITS7000 Inovance là dòng màn hình giao diện người – máy được sử dụng trong nhiều hệ thống tự động hóa công nghiệp. Thiết bị cho phép kết nối với PLC, biến tần, máy in và các thiết bị ngoại vi thông qua các cổng giao tiếp phù hợp. Trong quá trình đưa HMI vào vận hành, lắp đặt đúng kỹ thuật và hiệu chuẩn màn hình cảm ứng là hai bước quan trọng. Thực hiện đúng giúp thiết bị hoạt động ổn định, hạn chế ảnh hưởng từ môi trường công nghiệp và đảm bảo thao tác trên màn hình chính xác. Bài viết dưới đây hướng dẫn các yêu cầu lắp đặt, kích thước khoét lỗ, cách cố định HMI và quy trình hiệu chuẩn cảm ứng trên dòng ITS7000 Inovance.

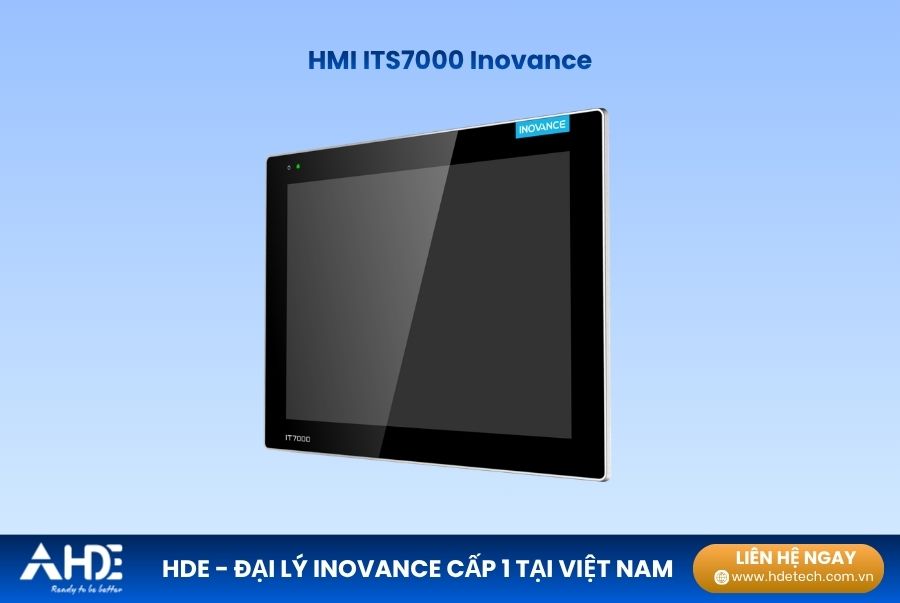

Tổng Quan Về HMI ITS7000 Inovance

HMI ITS7000 là dòng màn hình điều khiển được thiết kế cho các hệ thống tự động hóa. Thiết bị hỗ trợ giao tiếp với nhiều thiết bị công nghiệp thông qua Ethernet, USB và các cổng nối tiếp tùy từng model. Một số giao diện kết nối thường gặp trên HMI ITS7000 gồm:

• Cổng nguồn DC 24V.
• Cổng Ethernet RJ45.
• Cổng USB Type-A.
• Cổng USB Type-C.
• Cổng DB9 cho các giao tiếp nối tiếp COM1, COM2 hoặc COM3 tùy model.

HMI ITS7000 có các phiên bản màn hình 7 inch và 10 inch. Mỗi phiên bản có kích thước tổng thể và kích thước khoét lỗ khác nhau. Vì vậy, cần xác định đúng model trước khi thiết kế vị trí lắp đặt trên tủ điện.

Lắp Đặt Màn Hình HMI ITS7000

Trong hướng dẫn sử dụng ITS7000, lắp đặt đúng kỹ thuật là bước quan trọng để HMI hoạt động ổn định và hạn chế ảnh hưởng từ nhiệt độ, rung động cũng như nhiễu điện trong môi trường công nghiệp.

Yêu Cầu Môi Trường Lắp Đặt

Vị trí lắp đặt HMI Inovance cần đáp ứng các yêu cầu về nhiệt độ, độ rung, khoảng không gian và khả năng chống nhiễu:

• Nhiệt độ hoạt động: -10°C đến +55°C.
• Không lắp đặt HMI tại nơi có rung động cơ học mạnh.
• Tủ điện cần có độ sâu trên 100 mm.
• Chừa khoảng hở tối thiểu 25 mm xung quanh HMI.
• Đặt HMI cách xa cáp nguồn AC, module ngõ ra PLC, biến tần AC và relay. Đây là những nguồn có thể gây nhiễu điện.
• Sử dụng cáp có vỏ bọc chống nhiễu cho tín hiệu vào/ra.
• Thực hiện nối đất đúng kỹ thuật.
• Mặt trước HMI đáp ứng IP66. Để duy trì cấp bảo vệ này, cần lắp thiết bị đúng cách trong tủ hoặc vỏ bảo vệ đáp ứng IP66.

Việc đảm bảo khoảng không gian xung quanh HMI giúp thiết bị có điều kiện tản nhiệt phù hợp. Đồng thời, bố trí dây dẫn hợp lý giúp hạn chế nhiễu ảnh hưởng đến tín hiệu giao tiếp và thao tác cảm ứng.

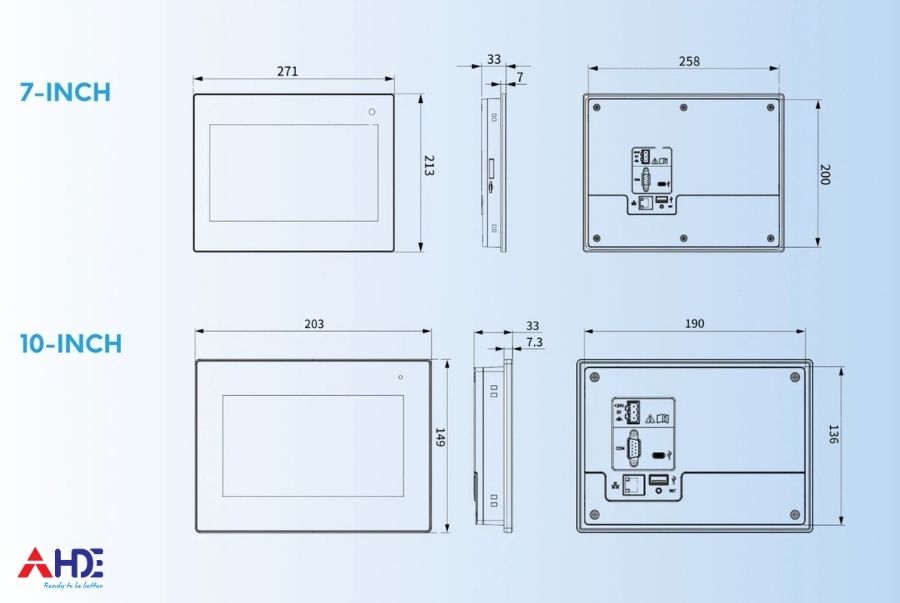

Kích Thước Lắp Đặt HMI ITS7000

HMI ITS7000 có hai kích thước màn hình phổ biến là 7 inch và 10 inch. Kích thước tổng thể, kích thước lắp đặt và kích thước khoét lỗ đề xuất được thể hiện trong bảng dưới đây.

Lưu ý: Cần kiểm tra đúng model HMI trước khi gia công mặt tủ. Không nên sử dụng kích thước của phiên bản 7 inch cho HMI 10 inch hoặc ngược lại.


Các Bước Lắp Đặt HMI ITS7000

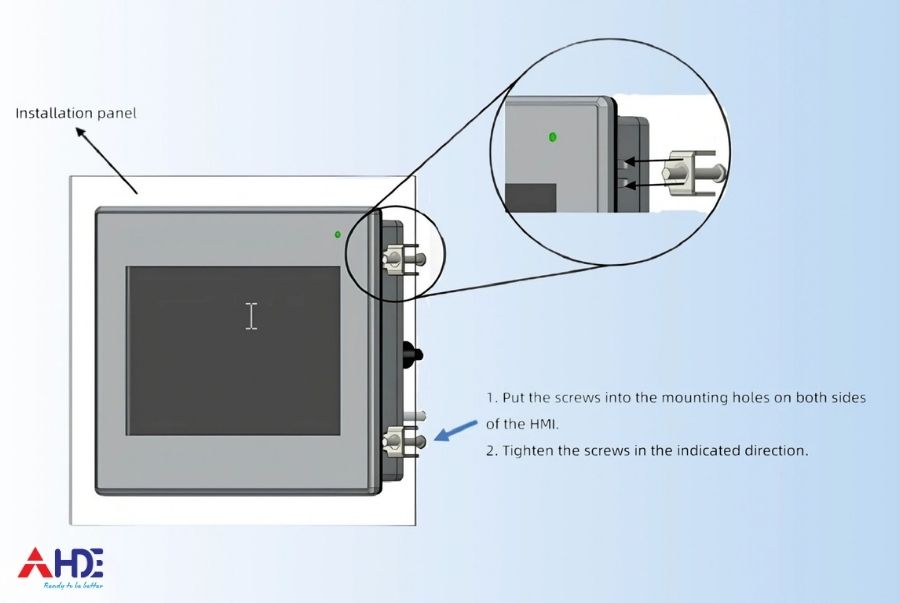

HMI Inovance ITS7000 sử dụng phương pháp lắp đặt xuyên lỗ trên tủ điện. Thực hiện theo các bước:

1. Đặt HMI vào vị trí đã khoét sẵn trên mặt tủ, đảm bảo thiết bị nằm đúng chiều và khớp với kích thước lỗ.
2. Từ phía sau mặt tủ, lắp 4 kẹp kim loại đi kèm vào các vị trí tương ứng ở hai bên HMI.
3. Lắp vít vào từng kẹp và siết đều cho đến khi HMI được cố định chắc chắn.
4. Kiểm tra lại độ chắc chắn của thiết bị trước khi đấu nối nguồn và các cổng giao tiếp.

Lưu ý về mô-men siết: Mô-men siết khuyến nghị là 6,0 ± 0,5 kgf·cm. Không nên siết quá chặt vì có thể gây biến dạng hoặc ảnh hưởng đến khả năng bảo vệ của thiết bị.

Đấu Nối Nguồn Và Các Cổng Giao Tiếp HMI ITS7000

Sau khi hoàn tất lắp đặt cơ khí, bước tiếp theo trong hướng dẫn sử dụng ITS7000 là đấu nối nguồn và các cổng giao tiếp. HMI có thể kết nối với PLC, biến tần, máy in và các thiết bị ngoại vi thông qua cổng nối tiếp, Ethernet và USB.

Đấu Nối Nguồn HMI

HMI ITS7000 sử dụng nguồn điện DC 24V. Đầu nối nguồn gồm các chân:

Cần đấu đúng cực nguồn và thực hiện nối đất theo yêu cầu kỹ thuật. Trước khi cấp nguồn, nên kiểm tra lại điện áp và các đầu nối để hạn chế nguy cơ gây lỗi thiết bị.

Cổng DB9 COM1, COM2 Và COM3

Cổng DB9 trên HMI ITS7000 được sử dụng cho các giao tiếp nối tiếp COM1, COM2 và COM3, tùy từng cấu hình model.

Một số lưu ý khi sử dụng cổng COM:

• COM1 hỗ trợ RS485 4 dây (RS485-4W), tương đương chuẩn RS422.
• COM3 không có trên các model Standard: ITS7070S-INT, ITS7070S-G-INT, ITS7070SH-INT và ITS7070SH-G-INT.
• Cáp chuyên dụng IT7-HSU-CAB, mã đặt hàng 1504AX53, sử dụng các tín hiệu RX-, RX+, TX-, TX+, GND và tương thích với cổng RS422 trên PLC Inovance H1U/XH2U/H3U cùng Mitsubishi FX1N/FX2N/FX3U/FX3G.
• Khi sử dụng cáp RS485/RS422, cần thiết lập COM1 ở chế độ RS422/RS485 trong project HMI và chọn cùng giao thức, định dạng dữ liệu với PLC.
• Chiều dài cáp RS485/RS422 tối đa khuyến nghị là 150 m.
• Tách riêng cáp tín hiệu khỏi cáp nguồn AC và các nguồn gây nhiễu điện.
• Không cắm hoặc rút cáp khi HMI đang truyền thông.
• Với đường truyền dài hoặc môi trường nhiều nhiễu, nên sử dụng cáp chống nhiễu và nối đất đúng kỹ thuật.

Cổng Ethernet

Cổng Ethernet trên HMI ITS7000 sử dụng đầu nối RJ45, hỗ trợ kết nối mạng công nghiệp và các thiết bị điều khiển.

Cổng Ethernet có thể được sử dụng để kết nối HMI với PLC, biến tần hoặc các thiết bị hỗ trợ giao tiếp mạng phù hợp.

Cổng USB Type-A

Cổng USB Type-A trên HMI ITS7000 hỗ trợ kết nối các thiết bị ngoại vi như máy quét mã vạch, USB flash drive, chuột và bàn phím.

Cổng USB Type-C

Cổng USB Type-C được sử dụng cho việc tải hoặc cập nhật chương trình HMI.

Hiệu Chuẩn Màn Hình Cảm Ứng ITS7000

Trong hướng dẫn sử dụng ITS7000, hiệu chuẩn cảm ứng là bước cần thực hiện khi màn hình phản hồi không chính xác, không nhận thao tác hoặc điểm chạm bị lệch. Trước khi tiến hành hiệu chuẩn, cần kiểm tra các nguyên nhân có thể ảnh hưởng đến khả năng phản hồi của màn hình.

Xử Lý Sự Cố Trước Khi Hiệu Chuẩn

Khi màn hình cảm ứng không phản hồi hoặc hoạt động bất thường, thực hiện kiểm tra:

• Kiểm tra lớp màng bảo vệ: Nếu chưa tháo màng bảo vệ trên bề mặt màn hình, cần tháo ra trước khi sử dụng.
• Kiểm tra vít cố định HMI: Việc siết vít quá chặt trong quá trình lắp đặt có thể khiến màn hình cảm ứng phản hồi không chính xác hoặc không nhận thao tác.
• Điều chỉnh mô-men siết: Nếu gặp tình trạng trên, nới lỏng vít về mô-men siết khuyến nghị 6,0 ± 0,5 kgf·cm.

Sau khi khắc phục các nguyên nhân gây lỗi cảm ứng, có thể tiến hành hiệu chuẩn màn hình.

Các Bước Hiệu Chuẩn Cảm Ứng ITS7000

Quy trình hiệu chuẩn cảm ứng trên HMI ITS7000 được thực hiện theo phương pháp chạm 5 điểm.

Bước 1: Truy Cập Chế Độ Hiệu Chỉnh

1. Bật nguồn HMI.
2. Khi màn hình hiển thị yêu cầu nhấn giữ để vào giao diện cấu hình, nhấn và giữ màn hình.
3. Tiếp tục giữ cho đến khi xuất hiện thông báo cho phép thả tay.
4. Nhập mật khẩu hệ thống.
5. Chọn Calibration trong menu cấu hình.

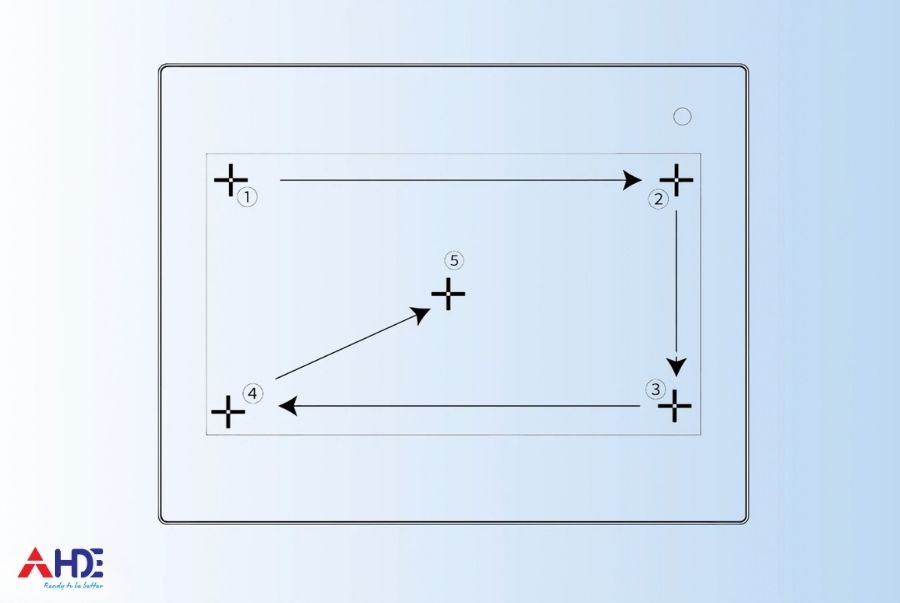

Bước 2: Thực Hiện Hiệu Chuẩn 5 Điểm

1. Sau khi vào chế độ hiệu chuẩn, một điểm đánh dấu xuất hiện ở góc trên bên trái màn hình.
2. Dùng ngón tay hoặc bút cảm ứng chạm vào chính giữa điểm đánh dấu.
3. Điểm đánh dấu sẽ lần lượt di chuyển đến các vị trí khác trên màn hình.
4. Tiếp tục chạm chính xác vào từng điểm cho đến khi hoàn tất quy trình hiệu chuẩn 5 điểm.

Sau khi hoàn tất, điểm đánh dấu sẽ biến mất. Chạm vào vùng trống trên màn hình để thoát chế độ hiệu chuẩn. Nếu hiệu chuẩn không thành công, điểm đánh dấu sẽ xuất hiện lại ở góc trên bên trái. Khi đó, cần thực hiện lại quy trình và chạm chính xác vào từng điểm.

Lưu Ý Khi Sử Dụng HMI ITS7000

Để HMI ITS7000 hoạt động ổn định trong hệ thống tự động hóa, cần lưu ý:

• Lắp đặt đúng kích thước và cố định HMI theo hướng dẫn.
• Không siết vít quá chặt vì có thể ảnh hưởng đến màn hình cảm ứng và khả năng bảo vệ của thiết bị.
• Đảm bảo nguồn cấp đúng yêu cầu và đấu nối đúng cực.
• Tách cáp tín hiệu khỏi cáp nguồn AC và các nguồn gây nhiễu.
• Sử dụng cáp chống nhiễu cho các đường truyền tín hiệu khi cần thiết.
• Không cắm hoặc rút cáp giao tiếp khi HMI đang truyền thông.
• Kiểm tra đúng model trước khi lựa chọn cáp, cổng giao tiếp và kích thước khoét lỗ.
• Khi màn hình cảm ứng phản hồi không chính xác, cần kiểm tra lớp màng bảo vệ và lực siết vít trước khi tiến hành hiệu chuẩn.

HDE Cung Cấp HMI Inovance Và Giải Pháp Tự Động Hóa

HDE cung cấp các sản phẩm tự động hóa Inovance, bao gồm HMI, PLC, biến tần, servo và các thiết bị điều khiển công nghiệp. Bên cạnh cung cấp thiết bị, HDE hỗ trợ tư vấn lựa chọn sản phẩm, hướng dẫn kết nối và giải pháp ứng dụng phù hợp với hệ thống.

Nếu cần tư vấn HMI ITS7000 Inovance, lựa chọn model, cáp kết nối hoặc hỗ trợ kỹ thuật trong quá trình lắp đặt và vận hành, hãy liên hệ HDE để được hỗ trợ.
