Cách sử dụng biến tần Inovance MD610: Đấu nối, cài đặt và chạy thử

Đấu nhầm đầu vào, chọn sai nguồn lệnh RUN hoặc khai báo không đúng dữ liệu động cơ có thể khiến biến tần MD610 không chạy, điều khiển sai tốc độ hoặc phát sinh cảnh báo. Để hệ thống hoạt động ổn định, kỹ thuật viên cần thực hiện đúng trình tự từ kiểm tra nguồn, đấu nối, tiếp địa đến cài đặt tham số và chạy thử. Trong bài viết này, HDE hướng dẫn sử dụng biến tần MD610 theo từng bước, tập trung vào đấu dây mạch lực, mạch điều khiển, Modbus RTU, cấu hình động cơ, Auto-Tuning và lựa chọn nguồn đặt tần số.

Tổng quan về biến tần Inovance MD610

MD610 là dòng biến tần đa năng dùng cho các hệ thống công nghiệp như bơm, quạt, băng tải, máy gia công, máy chế biến và dây chuyền tự động. Dòng sản phẩm hỗ trợ điều khiển động cơ không đồng bộ và động cơ đồng bộ nam châm vĩnh cửu; một số cấu hình còn phục vụ động cơ từ trở đồng bộ.

Các model nguồn ba pha thuộc dải 4T sử dụng điện áp danh định 380–480 VAC, 50/60 Hz. Dải sản phẩm và công suất cụ thể cần được kiểm tra theo mã model. MD610 hỗ trợ hai phương pháp điều khiển phổ biến:

• V/F: cấu hình đơn giản, phù hợp với quạt, bơm và tải không đòi hỏi kiểm soát mô-men quá cao.

• SVC: điều khiển vector không cảm biến, phù hợp với ứng dụng yêu cầu mô-men và độ ổn định tốc độ tốt hơn.

Thiết bị tích hợp Modbus RTU qua RS485 và có cổng USB Type-C phục vụ cấu hình, sao lưu hoặc bảo trì bằng công cụ tương thích. Chức năng STO và bộ hãm tích hợp phụ thuộc mã hàng; không được giả định mọi model đều có sẵn.

Quy trình sử dụng và cài đặt MD610

Trình tự khuyến nghị khi đưa biến tần vào vận hành:

1. Xác nhận đúng mã model, điện áp và công suất.

2. Kiểm tra lắp đặt cơ khí, khoảng thông gió và điều kiện môi trường.

3. Đấu nguồn, động cơ, tiếp địa và thiết bị hãm nếu có.

4. Đấu mạch điều khiển AI, DI, DO, relay hoặc RS485.

5. Kiểm tra toàn bộ dây trước khi cấp điện.

6. Sao lưu cấu hình cũ và khôi phục mặc định khi thực sự cần thiết.

7. Nhập thông số trên nhãn động cơ.

8. Chọn V/F hoặc SVC và thực hiện Auto-Tuning phù hợp.

9. Chọn nguồn RUN và nguồn tần số.

10. Chạy thử không tải hoặc tải nhẹ, sau đó mới kiểm tra với tải thực.



1. Hướng dẫn đấu nối mạch lực biến tần MD610

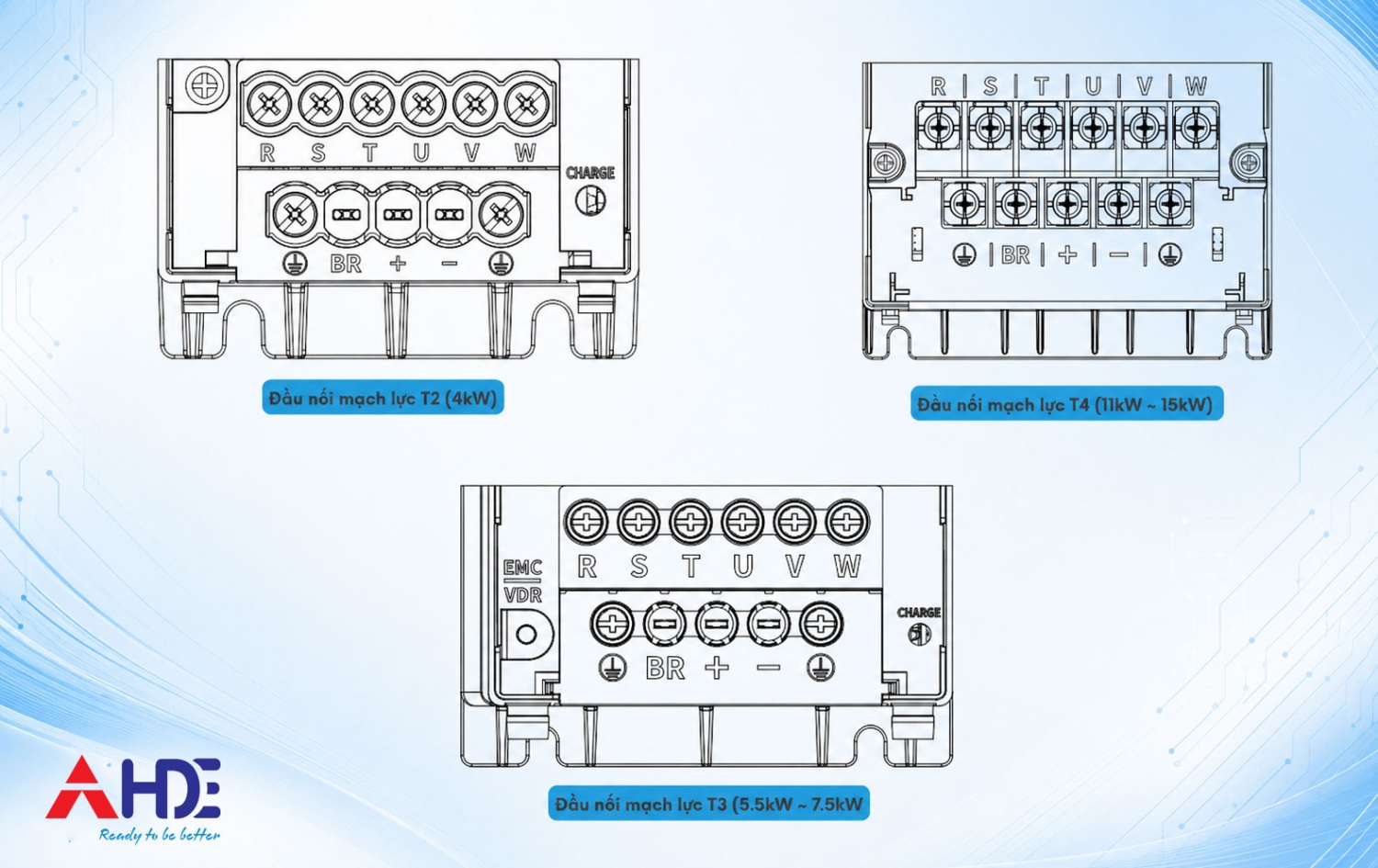

Chức năng các đầu nối mạch lực

Ký hiệu terminal có thể thay đổi về vị trí theo khung công suất, nhưng chức năng cơ bản gồm:

Ký hiệu	Chức năng	Yêu cầu sử dụng
R, S, T	Đầu vào nguồn AC ba pha	Đấu đúng nguồn theo nhãn model
U, V, W	Đầu ra nối động cơ ba pha	Không được cấp điện lưới trực tiếp vào các cực này
+, −	DC Bus	Chỉ sử dụng theo sơ đồ và hướng dẫn của nhà sản xuất
BR, +	Kết nối điện trở hãm trên cấu hình phù hợp	Kiểm tra biến tần có bộ hãm tích hợp và chọn đúng điện trở
PE	Tiếp địa bảo vệ	Phải nối với hệ thống PE của máy/tủ điện

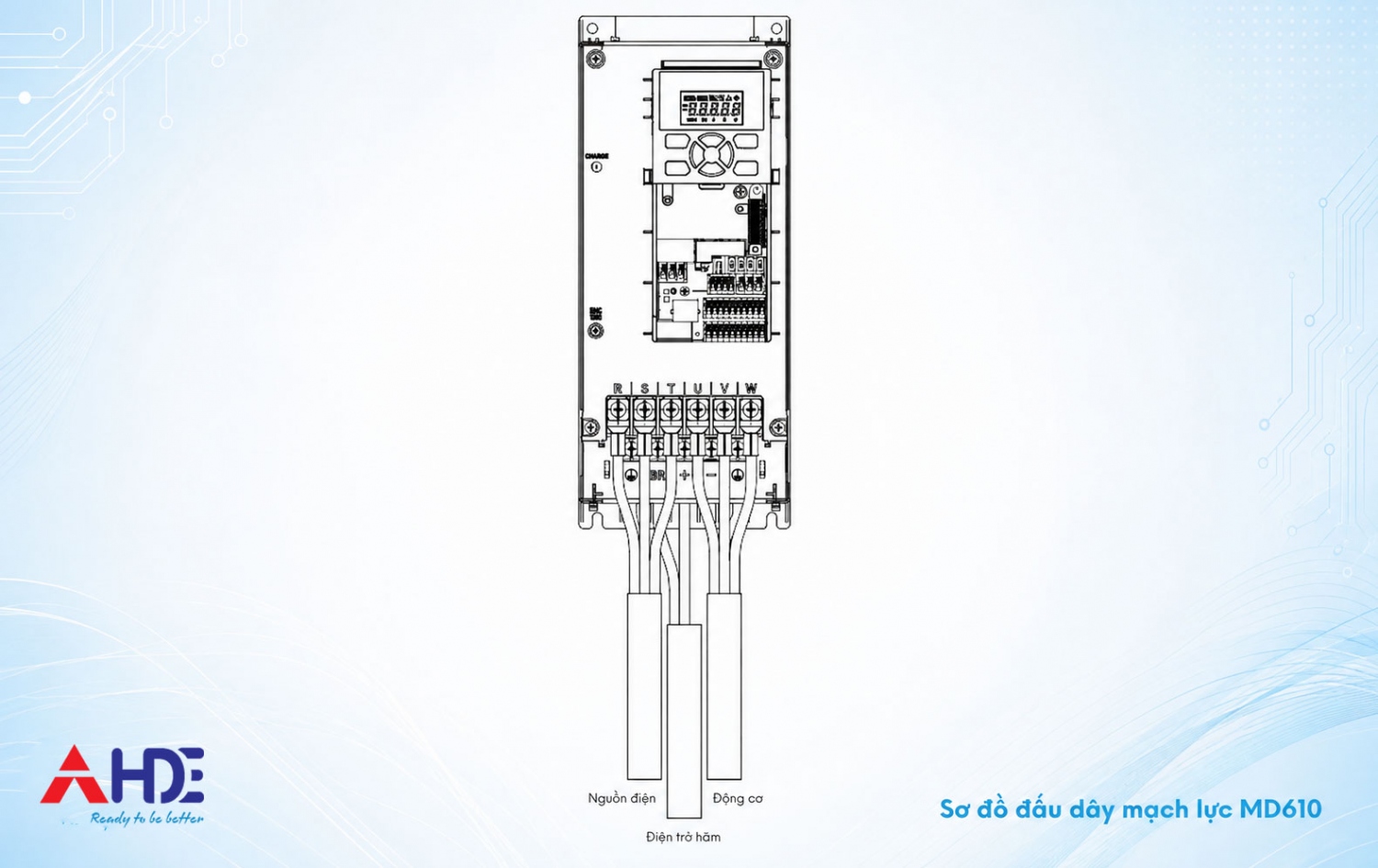

Đấu nguồn và động cơ

Nguồn ba pha được đưa vào R/S/T; ba đầu dây động cơ nối với U/V/W. Trước khi cấp nguồn, cần kiểm tra:

• Điện áp lưới nằm trong phạm vi của model MD610 đang dùng.

• Công suất và dòng điện biến tần phù hợp với động cơ và loại tải.

• Cáp nguồn, cáp động cơ và thiết bị bảo vệ được chọn theo dòng điện thiết kế.

• Các đầu cốt được siết đúng mô-men theo tài liệu lắp đặt.

• Không lắp tụ bù công suất phản kháng hoặc thiết bị chống sét trực tiếp ở đầu ra U/V/W nếu nhà sản xuất không cho phép.

Dây nguồn và dây động cơ nên đi riêng với cáp tín hiệu. Trong tủ điện, duy trì khoảng cách phù hợp; khi buộc phải giao nhau, nên bố trí vuông góc để giảm ghép nhiễu.

Kết nối điện trở hãm

Điện trở hãm giúp tiêu tán năng lượng tái sinh khi tải giảm tốc nhanh hoặc có quán tính lớn. Chỉ đấu điện trở vào terminal được chỉ định khi:

• Model MD610 có bộ hãm tích hợp hoặc hệ thống dùng bộ hãm ngoài phù hợp.

• Điện trở và công suất hãm đáp ứng thông số cho phép.

• Chức năng bảo vệ quá nhiệt điện trở đã được xem xét trong thiết kế.

Đấu sai terminal DC Bus hoặc dùng điện trở có trị số không phù hợp có thể làm hỏng biến tần và gây nguy cơ cháy.

2. Tiếp địa và chống nhiễu cho MD610

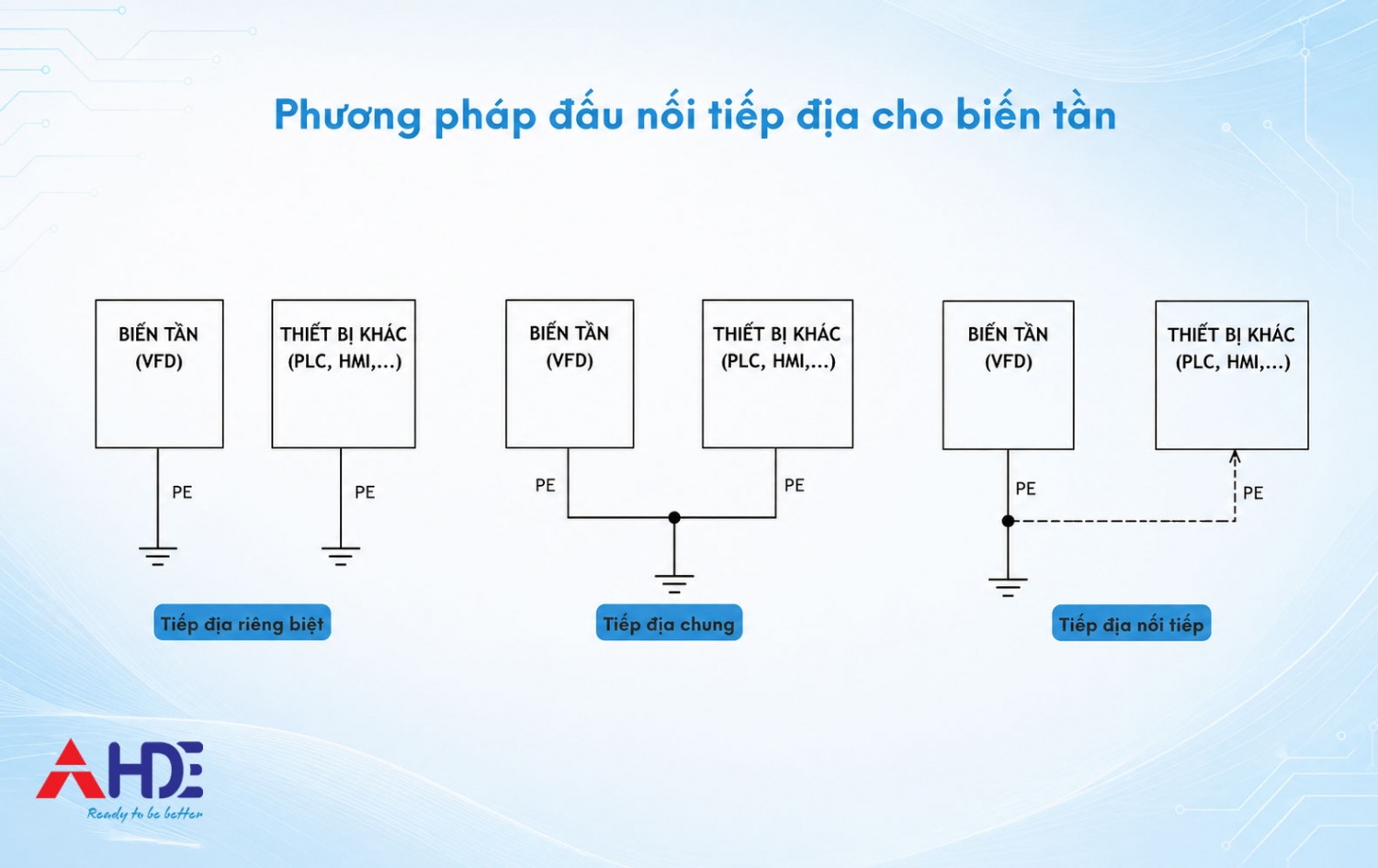

Tiếp địa đúng kỹ thuật vừa bảo vệ con người, vừa hỗ trợ giảm nhiễu điện từ. Khi thi công cần lưu ý:

• Nối terminal PE của biến tần về thanh tiếp địa bảo vệ.

• Sử dụng dây bảo vệ màu vàng-xanh, tiết diện theo tiêu chuẩn áp dụng.

• Giữ đường PE ngắn, trở kháng thấp và tránh cuộn vòng.

• Không dùng dây trung tính N để thay thế dây PE.

• Không lắp cầu chì, aptomat hoặc công tắc trên dây bảo vệ PE.

• Nối vỏ tủ kim loại và các bộ phận dẫn điện hở về cùng hệ thống tiếp địa.

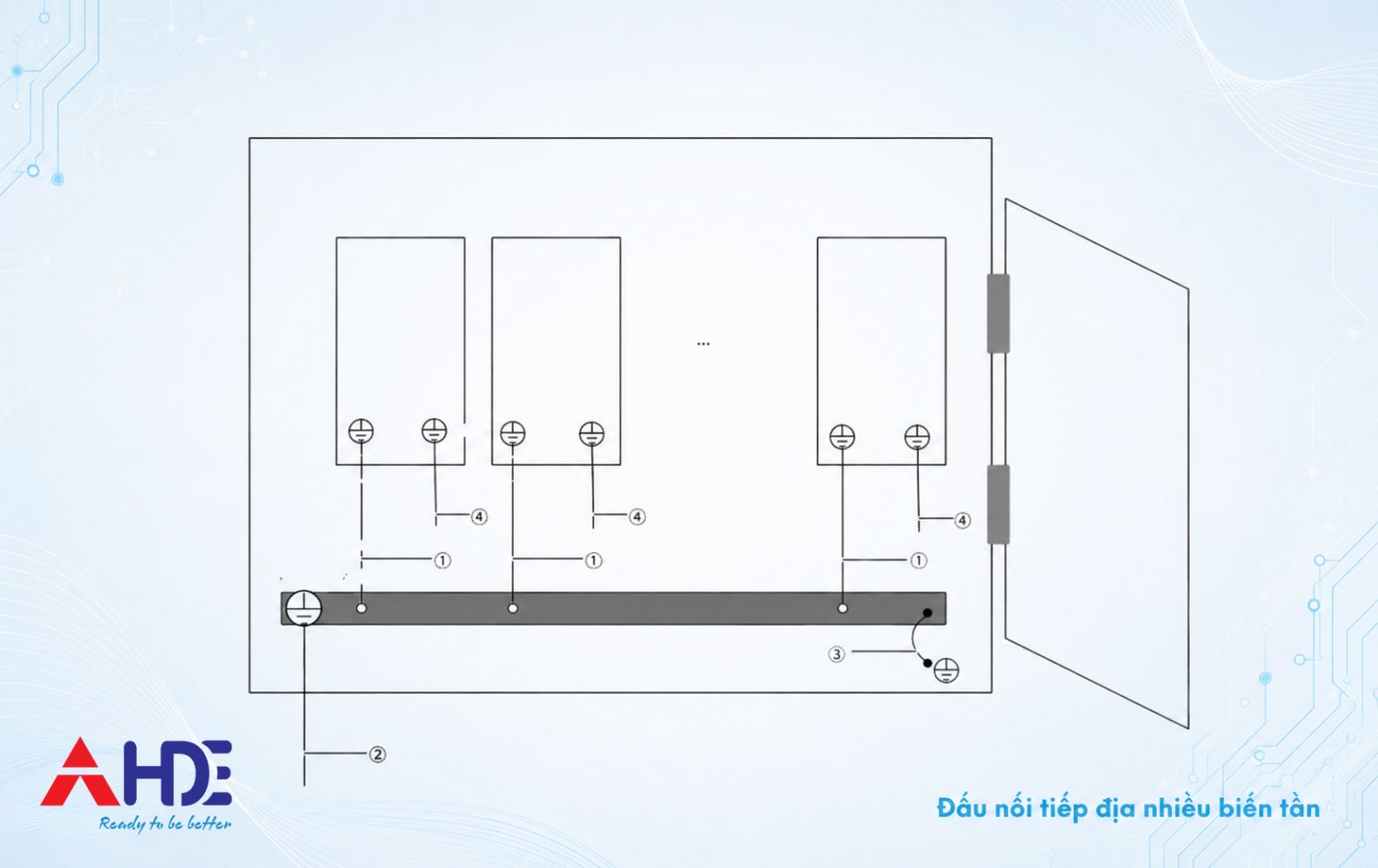

Khi một tủ có nhiều biến tần, nên nối từng thiết bị song song về thanh PE thay vì nối tiếp qua thiết bị khác. Nếu dùng cáp động cơ có lớp chống nhiễu, xử lý shield theo thiết kế EMC của hệ thống và hướng dẫn của nhà sản xuất.

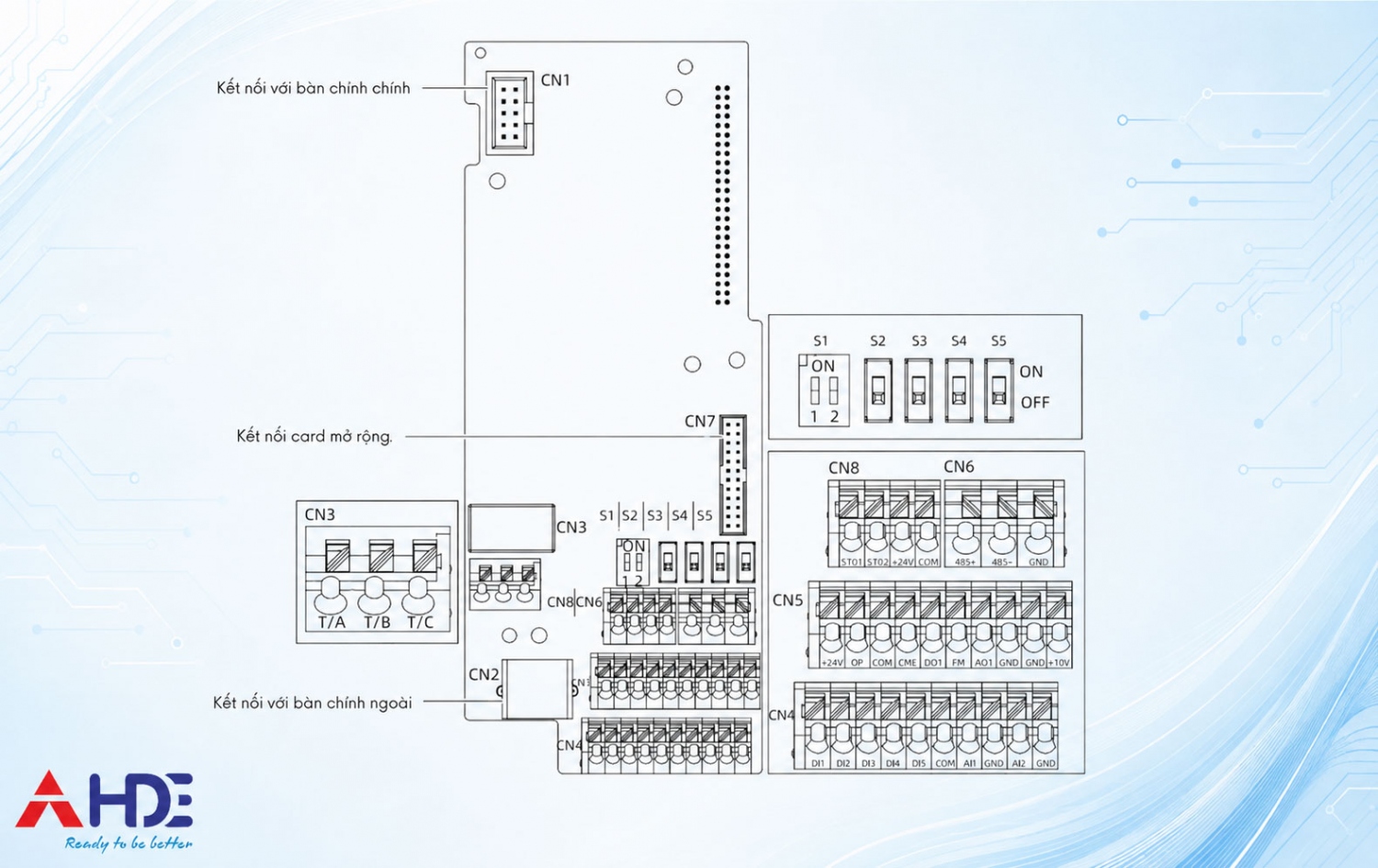

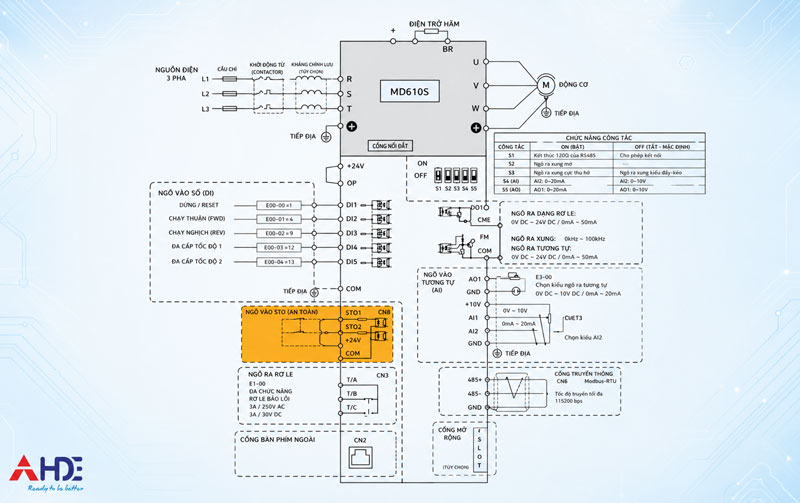

3. Đấu nối mạch điều khiển

MD610 cung cấp các nhóm tín hiệu phục vụ chạy/dừng, đặt tốc độ, giám sát và liên động. Số lượng chân cụ thể cần kiểm tra trên đúng model.

Nhóm terminal	Công dụng điển hình
DI	Ngõ vào số nhận RUN, STOP, đảo chiều, JOG, reset hoặc chọn cấp tốc độ
AI1, AI2	Ngõ vào analog điện áp/dòng; AI2 có thể hỗ trợ cảm biến nhiệt trên cấu hình phù hợp
DO	Ngõ ra transistor báo trạng thái
AO	Ngõ ra analog phản ánh tần số, dòng điện hoặc đại lượng được gán
TA, TB, TC	Tiếp điểm relay báo RUN, FAULT hoặc trạng thái khác
485+, 485−	Đường truyền RS485
+24V, +10V	Nguồn phụ trợ cho mạch điều khiển theo giới hạn cho phép
STO1, STO2	Kênh Safe Torque Off trên model có tùy chọn STO

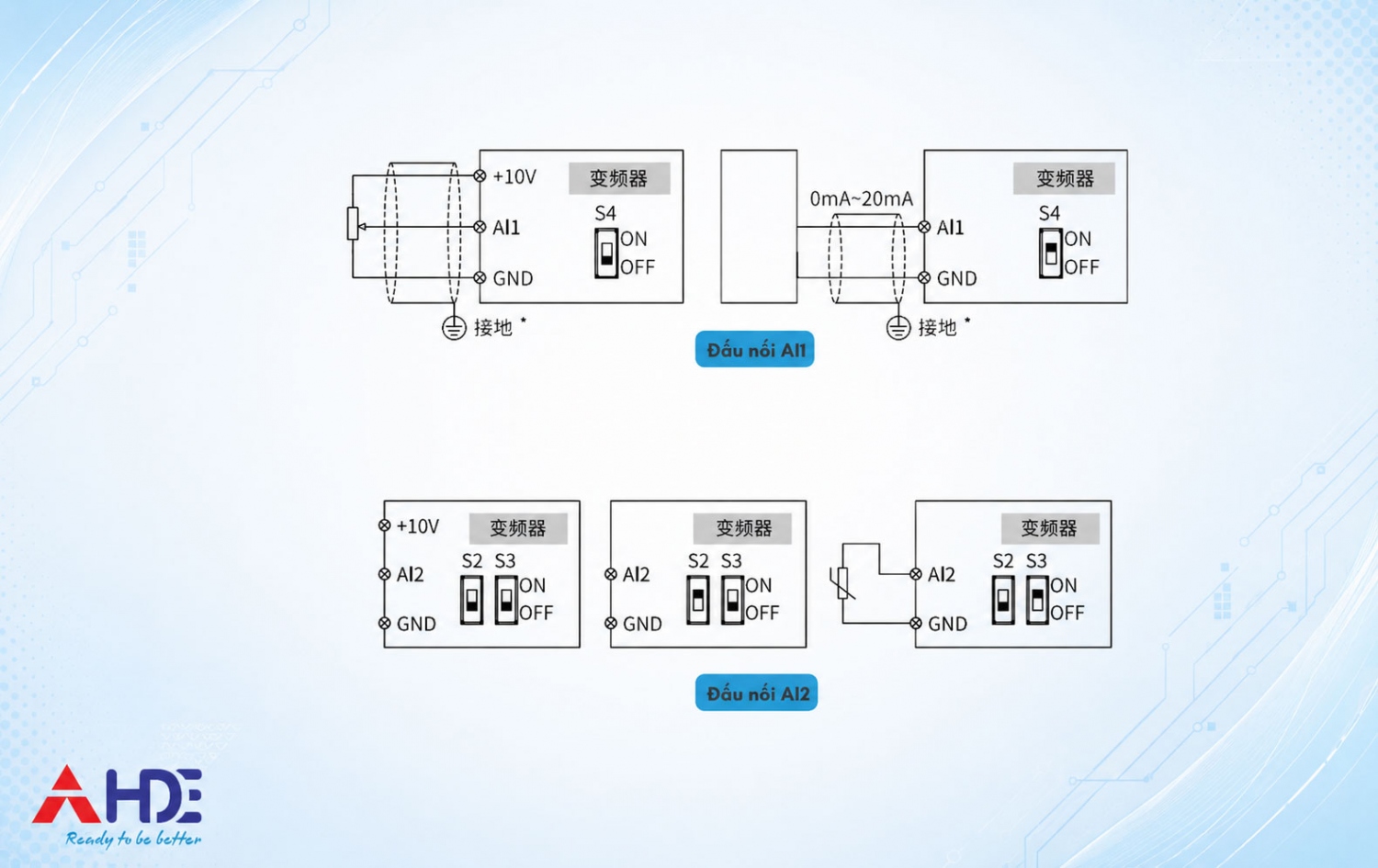

Đấu tín hiệu AI

AI1 và AI2 có thể nhận tín hiệu điện áp hoặc dòng điện tùy cấu hình phần cứng. Trước khi đấu phải kiểm tra vị trí công tắc DIP và dải tín hiệu đã chọn.

Với biến trở đặt tốc độ 0–10 V, sơ đồ thường gồm:

• +10V: cấp nguồn tham chiếu cho biến trở.

• Chân AI: nhận điện áp từ cần gạt biến trở.

• Chân chung analog: điểm tham chiếu tín hiệu.

Không đưa tín hiệu dòng vào đầu vào đang đặt chế độ điện áp hoặc ngược lại. Dây analog nên là cáp xoắn có chống nhiễu và đi xa cáp động lực.


Đấu tín hiệu DI

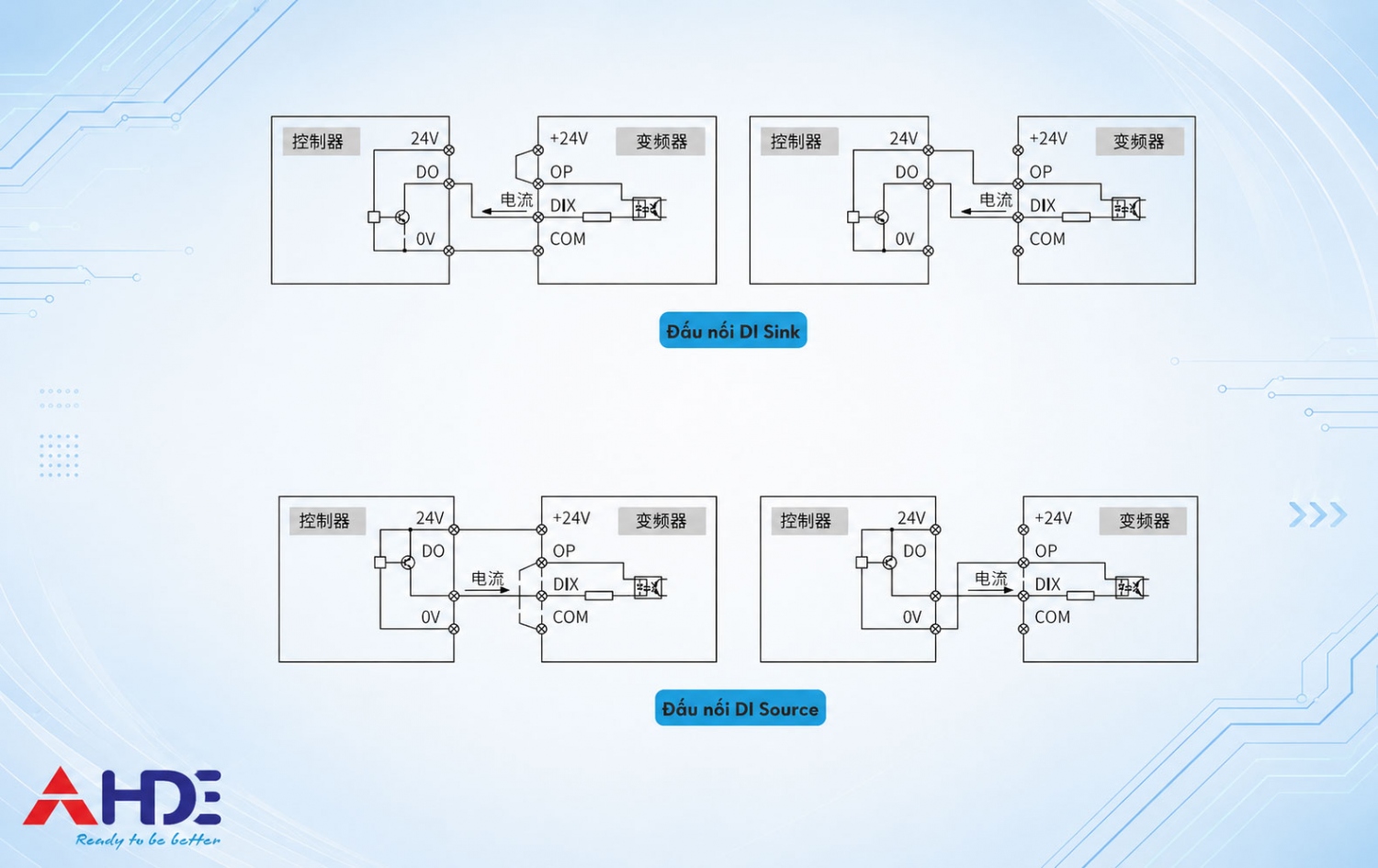

Các ngõ vào số có thể làm việc theo cấu hình Sink hoặc Source. Phải thống nhất loại logic với PLC/cảm biến và vị trí công tắc hoặc terminal chung. Sau khi đấu, gán đúng chức năng cho từng DI và kiểm tra trạng thái trên màn hình giám sát trước khi cho phép máy chạy.

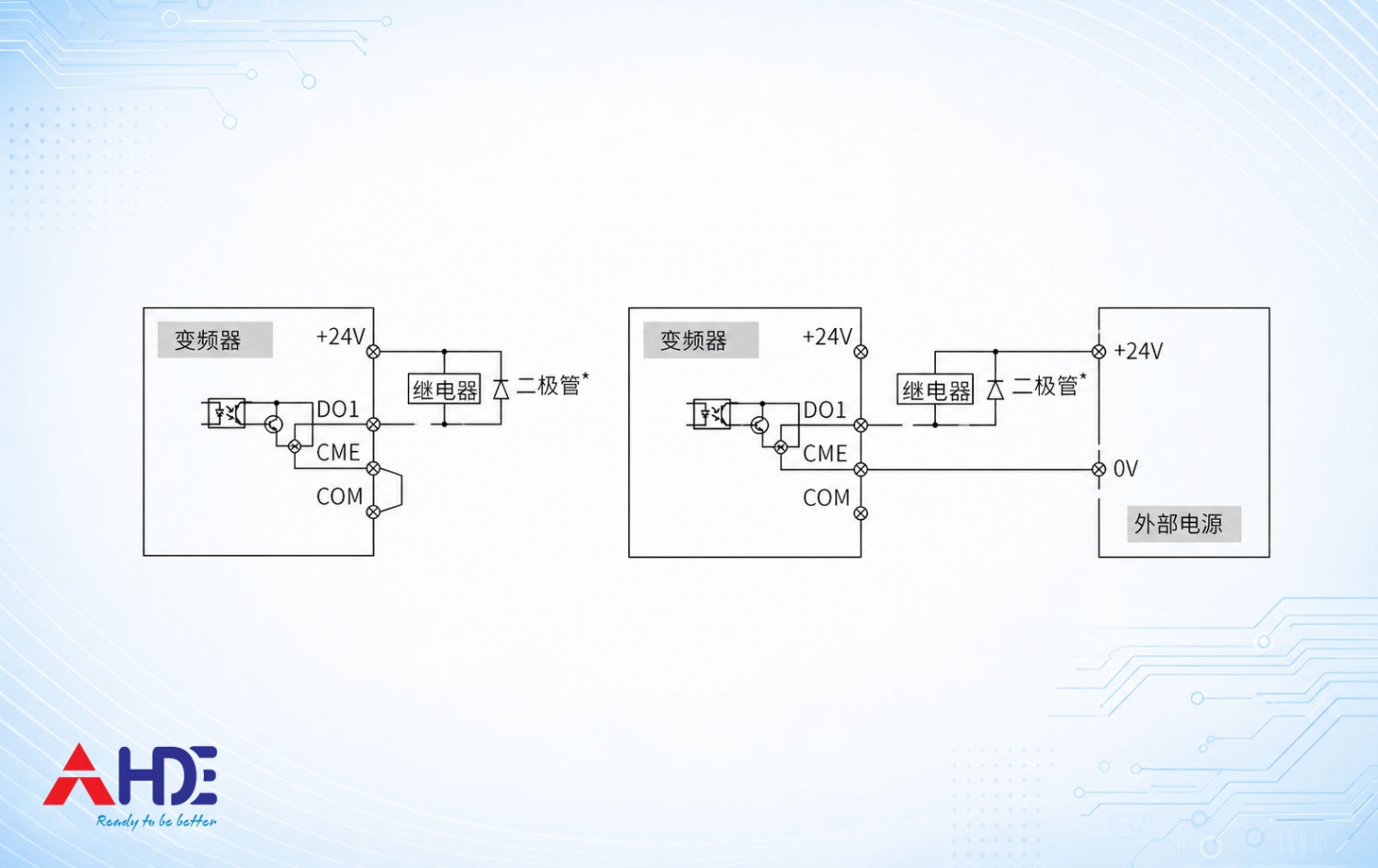

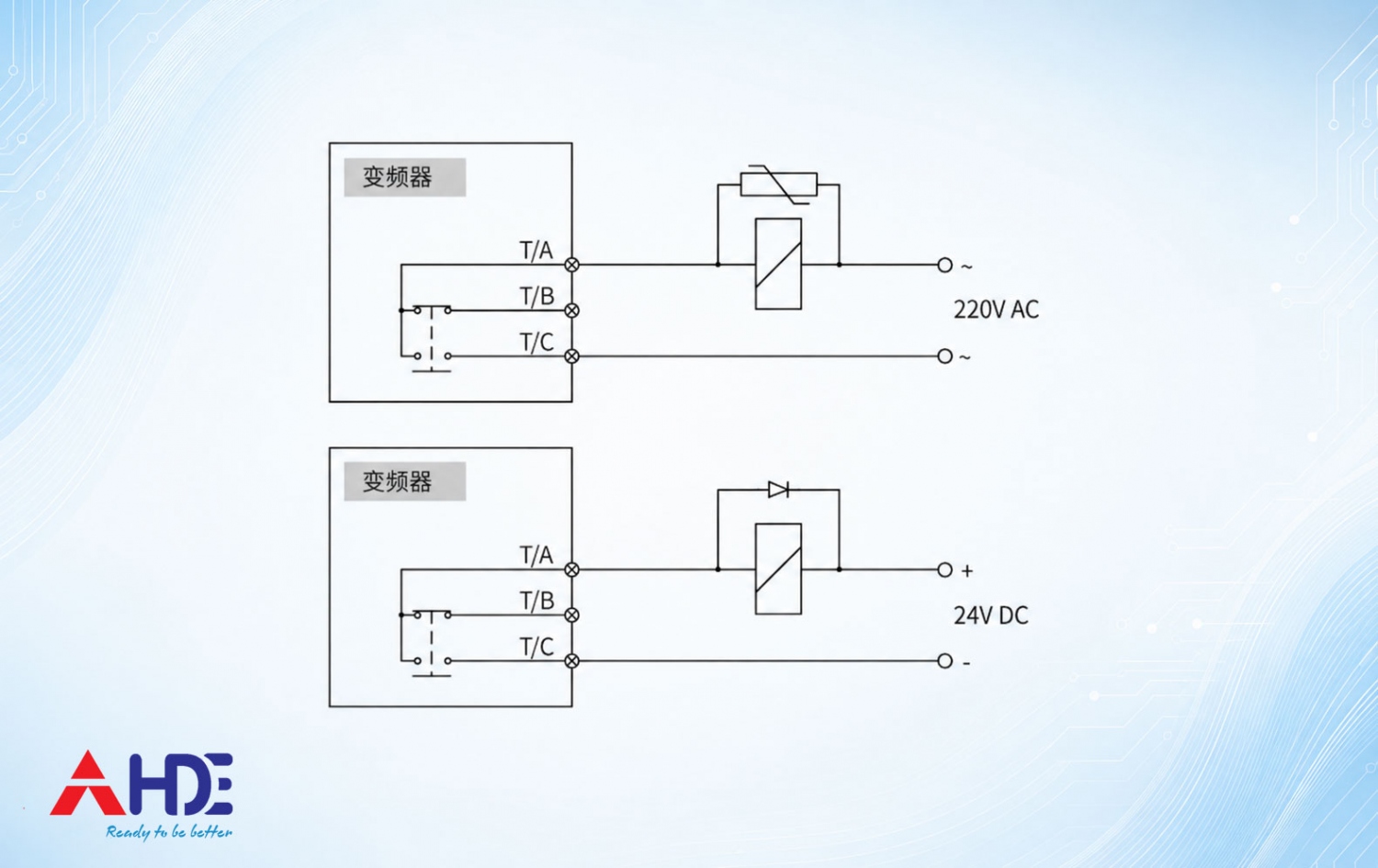

Đấu ngõ ra DO và relay

DO dạng transistor chỉ chịu tải trong giới hạn ghi trong manual. Khi điều khiển cuộn relay DC bên ngoài, cần sử dụng diode dập xung ngược đúng cực. Với relay TA/TB/TC điều khiển tải cảm, sử dụng mạch dập hồ quang phù hợp để bảo vệ tiếp điểm.

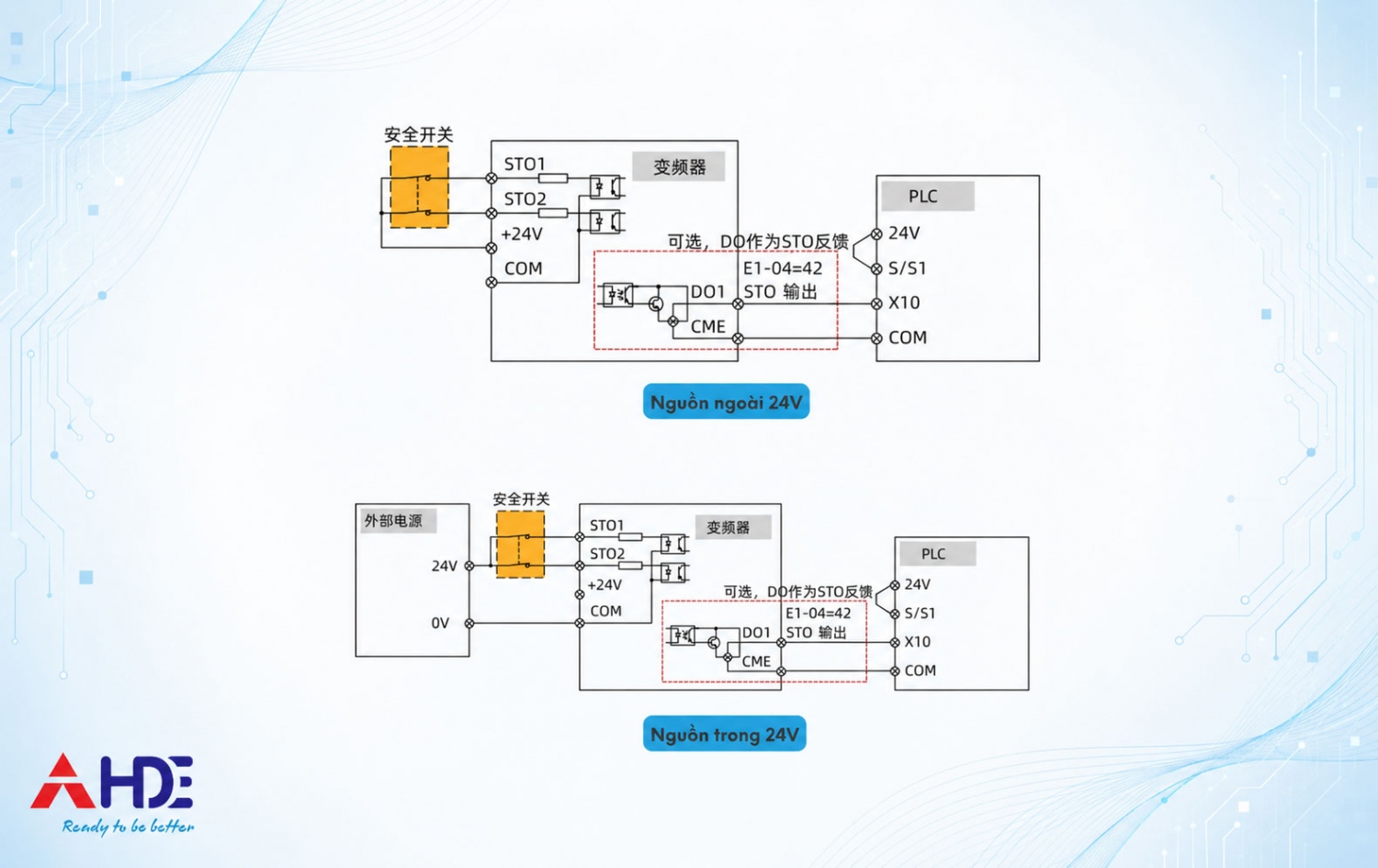

Đấu chức năng STO

STO ngăn biến tần tạo mô-men ở động cơ nhưng không thay thế hoàn toàn biện pháp cô lập nguồn điện. Chỉ cấu hình STO trên model có hỗ trợ và theo đúng thiết kế an toàn máy. Nếu sử dụng STO, thực hiện đấu hai kênh theo sơ đồ của nhà sản xuất và tháo jumper mặc định theo đúng hướng dẫn. Không tự ý thay đổi mạch STO khi chưa đánh giá mức an toàn yêu cầu.

4. Kết nối MD610 với PLC hoặc HMI qua RS485

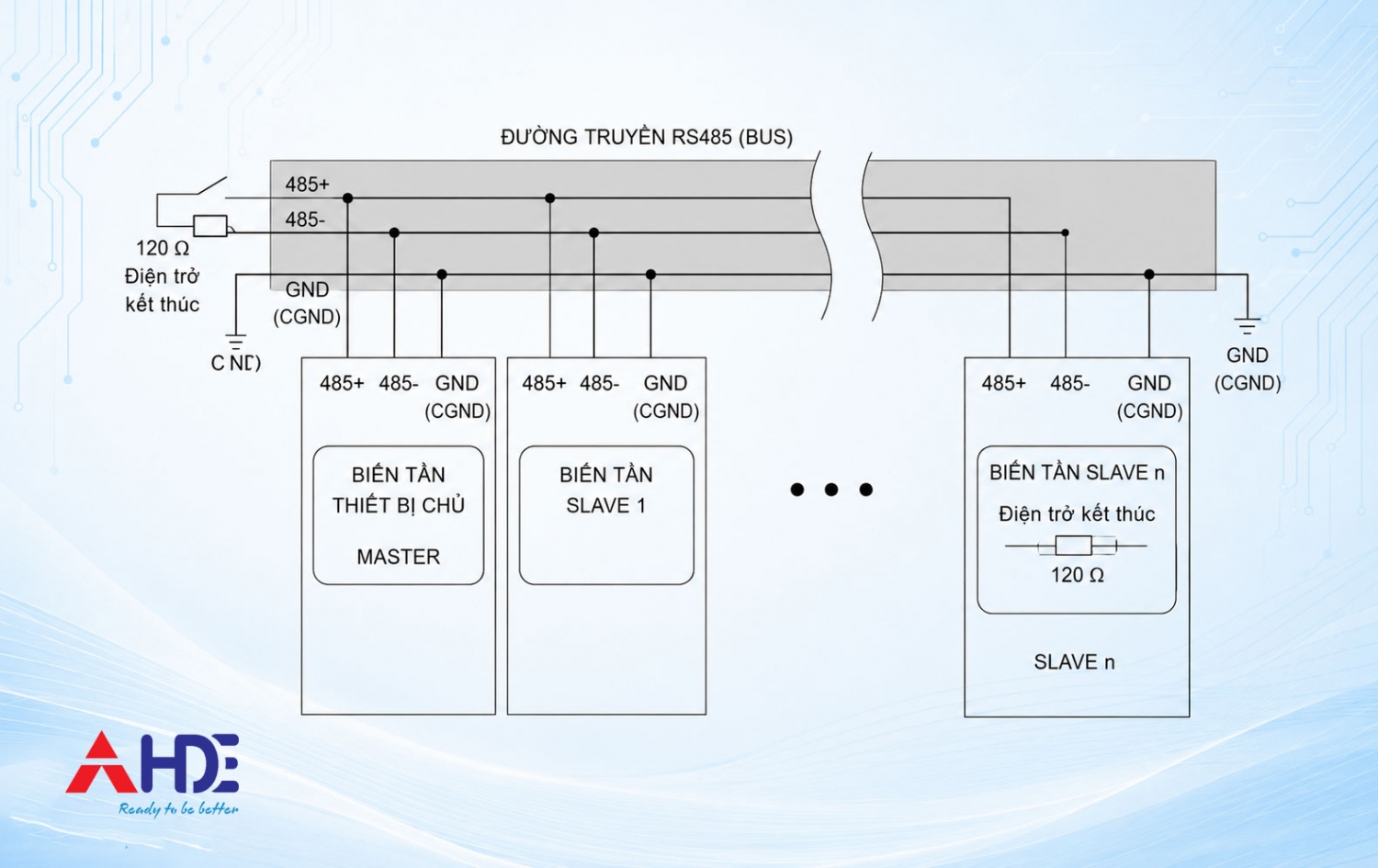

MD610 hỗ trợ Modbus RTU trên giao diện RS485. Để đường truyền ổn định:

• Sử dụng cáp xoắn đôi có shield với trở kháng phù hợp.

• Đấu đúng cực 485+ và 485−; không đảo cực giữa các thiết bị.

• Đi dây theo cấu trúc tuyến tính/Daisy Chain, hạn chế nhánh rẽ dài.

• Gắn điện trở kết thúc 120 Ω ở hai đầu vật lý của tuyến khi điều kiện mạng yêu cầu.

• Đặt địa chỉ trạm riêng cho từng biến tần.

• Đồng bộ baud rate, parity, số bit dữ liệu và stop bit giữa master và slave.

• Kết nối điểm tham chiếu tín hiệu theo hướng dẫn chống nhiễu của hệ thống.

Số node tối đa không nên lấy theo một con số chung. Giới hạn thực tế phụ thuộc đặc tính transceiver, chiều dài cáp, tốc độ truyền và tài liệu phiên bản MD610 đang sử dụng.

5. Chuẩn bị trước khi cài đặt thông số

Trước khi thay đổi tham số, hãy thu thập các thông tin sau từ nhãn động cơ:

• Loại động cơ.

• Công suất định mức.

• Điện áp và dòng điện định mức.

• Tần số định mức.

• Tốc độ định mức.

• Số cực hoặc số đôi cực nếu tài liệu yêu cầu.

• Back EMF đối với một số động cơ đồng bộ.

Đồng thời kiểm tra lại R/S/T, U/V/W, PE, trạng thái DI, mức AI và kết nối RS485. Nếu biến tần từng vận hành trong hệ thống, nên sao lưu bộ tham số hiện tại bằng công cụ tương thích trước khi thay đổi.

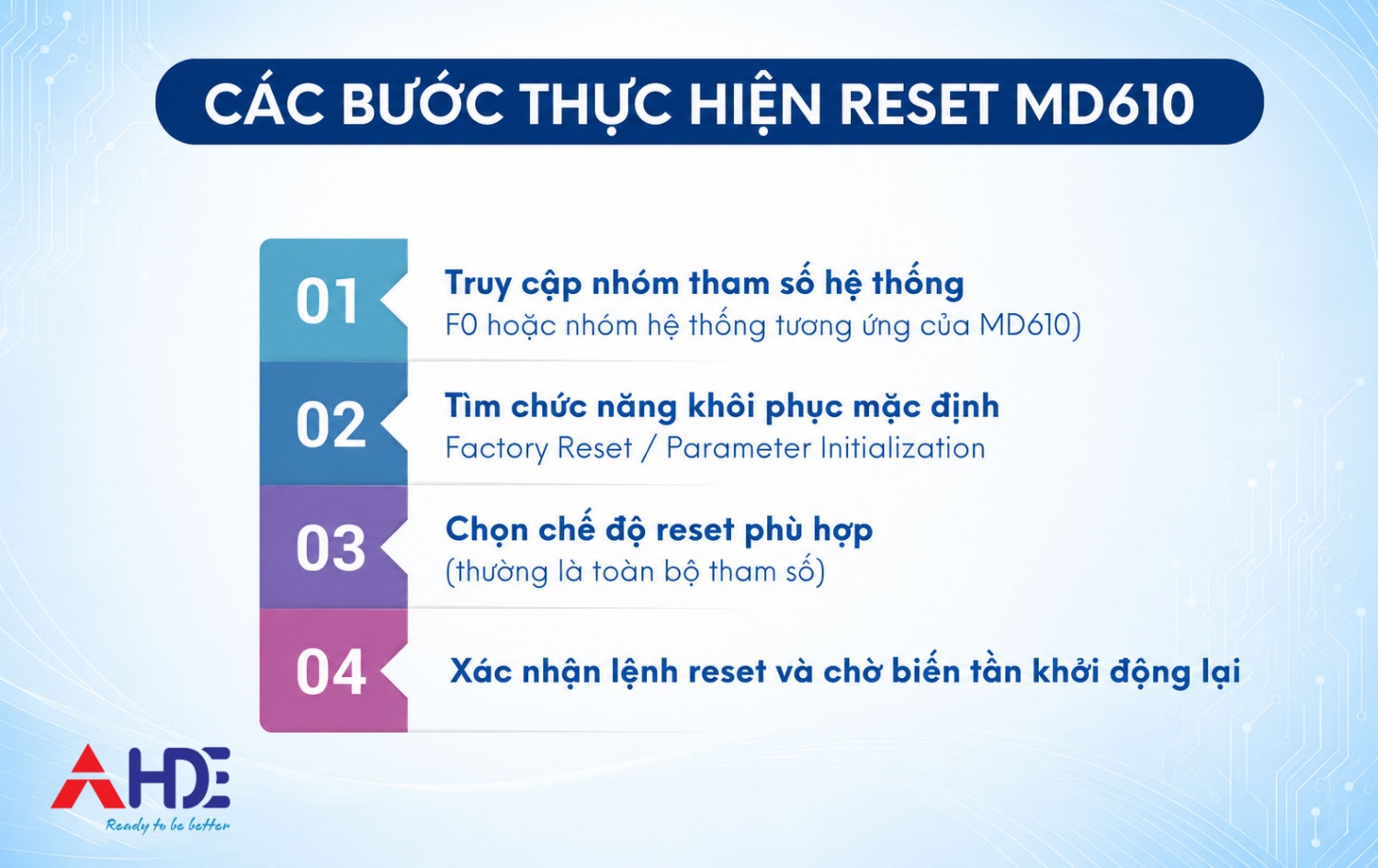

6. Khôi phục cài đặt mặc định

Chỉ khôi phục mặc định khi cần loại bỏ cấu hình cũ hoặc đưa biến tần về trạng thái ban đầu để cài lại. Không reset khi động cơ đang chạy.

Trước khi thực hiện:

1. Dừng máy và bảo đảm không còn lệnh RUN.

2. Ghi lại hoặc sao lưu tham số cũ.

3. Chọn đúng phạm vi khôi phục trong menu/nhóm tham số của firmware hiện tại.

4. Sau khi reset, nhập lại dữ liệu động cơ, nguồn lệnh, nguồn tần số và các chức năng bảo vệ.

Không nên tự gán mã reset nếu chưa có manual đúng phiên bản, vì phạm vi xóa dữ liệu có thể khác nhau giữa firmware.

7. Cài đặt thông số động cơ MD610

Động cơ không đồng bộ

Các tham số thường cần khai báo gồm:

Tham số	Nội dung	Yêu cầu
F1-00	Loại động cơ	Chọn động cơ không đồng bộ theo bảng giá trị của firmware
F1-01	Công suất định mức	Nhập theo nameplate
F1-03	Điện áp định mức	Nhập theo nameplate
F1-04	Dòng điện định mức	Nhập theo nameplate
F1-06	Tần số định mức	Nhập theo nameplate
F1-07	Tốc độ định mức	Nhập theo nameplate
F1-10	Tần số tối đa	Cài theo giới hạn động cơ và máy
F1-11	Tần số tối thiểu	Cài theo yêu cầu vận hành
F1-14	Số đôi cực	Khai báo khi chế độ điều khiển yêu cầu

Không nhập điện áp, dòng điện hoặc tốc độ theo phỏng đoán. Sai dữ liệu có thể làm giảm mô-men, làm sai thuật toán bảo vệ và khiến Auto-Tuning không đạt yêu cầu.

Động cơ PMSM hoặc SynRM

Với động cơ đồng bộ, ngoài nhóm F1-01 đến F1-07, cần quan tâm:

• F1-12: Back EMF khi áp dụng.

• F1-14: số đôi cực.

• Giá trị chọn loại động cơ tại F1-00 theo đúng manual/firmware.

Nếu không có đủ dữ liệu điện, nên thực hiện chế độ Auto-Tuning được nhà sản xuất cho phép. Không sao chép Back EMF từ động cơ khác.

8. Cài tần số sóng mang

Tần số sóng mang PWM được đặt tại A5-01.

Tham số	Giá trị mặc định tham khảo	Phạm vi tham khảo
A5-01	4.0 kHz	0.8–20.0 kHz

Giá trị thực tế còn chịu giới hạn bởi A5-00, chế độ PWM tại nhóm A5-09 đến A5-13, công suất biến tần và chức năng tự động điều chỉnh. Tăng tần số sóng mang có thể giảm tiếng ồn âm tần ở động cơ nhưng làm tăng tổn hao và nhiệt của biến tần. Không tăng tùy ý khi chưa kiểm tra yêu cầu giảm tải.

9. Chọn chế độ điều khiển V/F hoặc SVC

Chế độ điều khiển động cơ được chọn tại F0-01 và có thể được hiển thị dưới tên tương ứng d0-00 trên một số giao diện.

Giá trị	Chế độ	Phù hợp với
0	SVC	Tải cần mô-men và chất lượng điều khiển tốc độ tốt
2	V/F	Quạt, bơm, tải thông dụng và hệ thống nhiều động cơ không đồng bộ

Đối với động cơ không đồng bộ, có thể chọn V/F hoặc SVC theo tải. Với PMSM, nên dùng phương pháp điều khiển được nhà sản xuất khuyến nghị và thực hiện Auto-Tuning phù hợp.

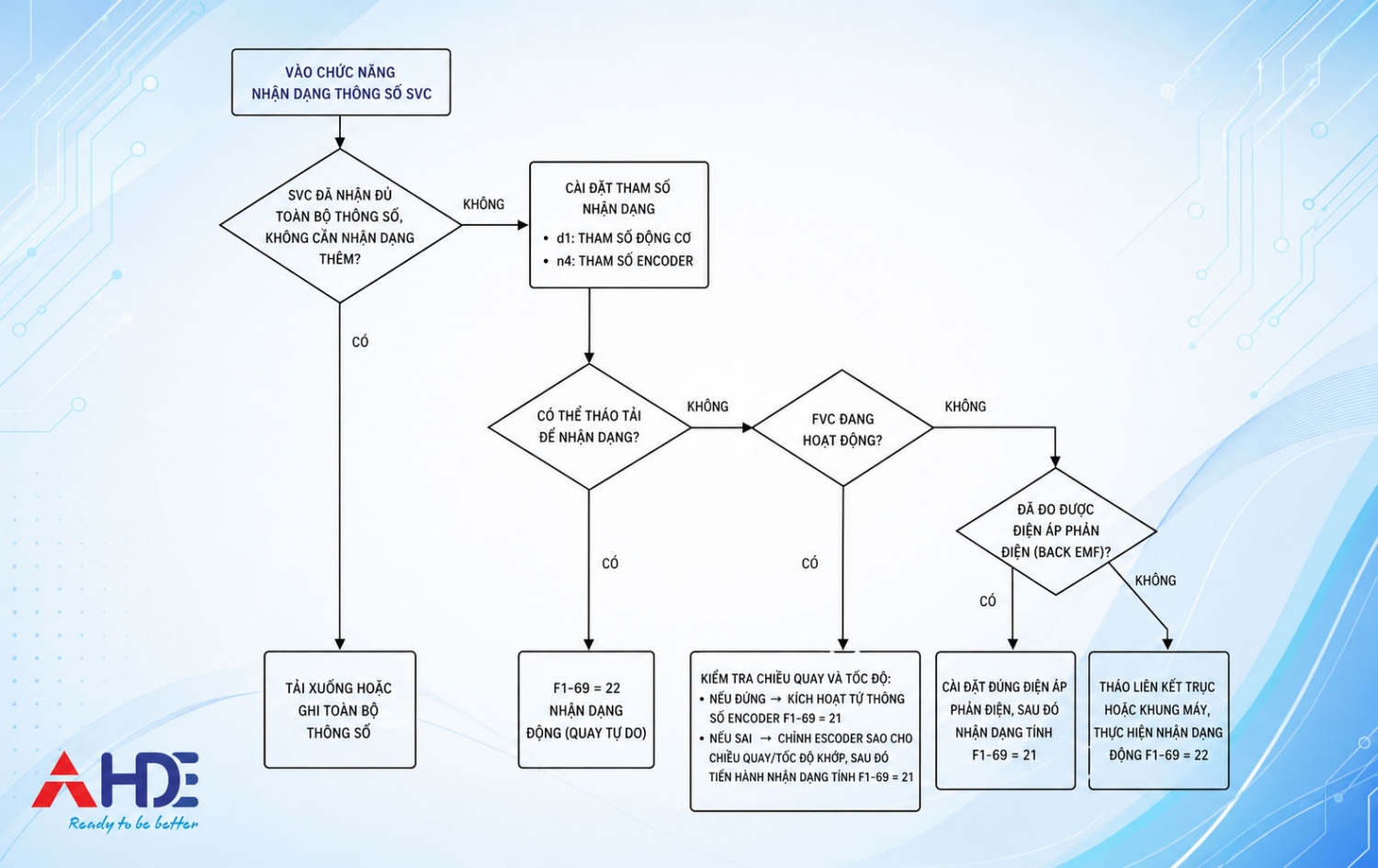

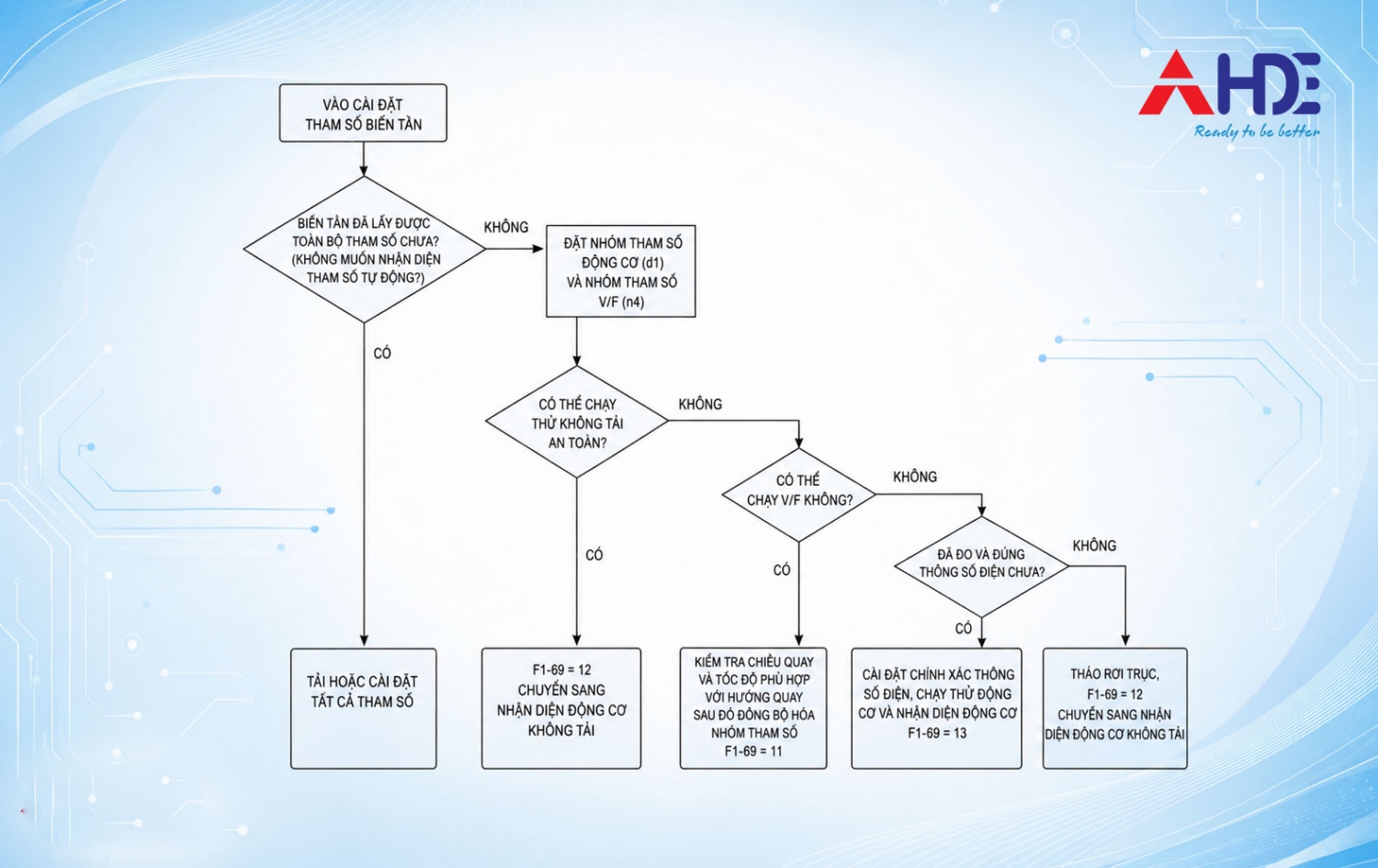

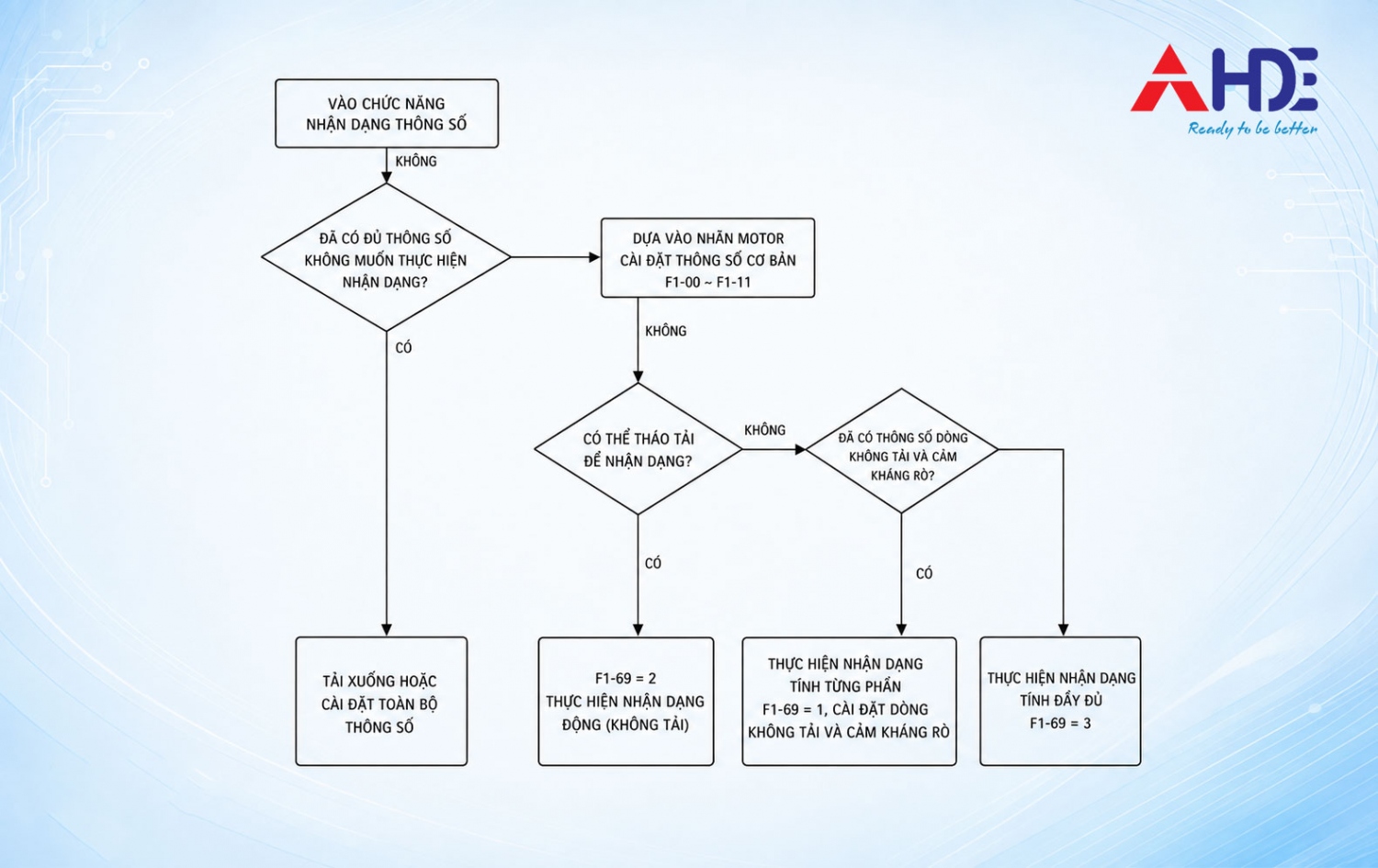

10. Auto-Tuning động cơ trên biến tần MD610

Auto-Tuning giúp biến tần nhận dạng điện trở, điện cảm và các đặc tính cần thiết của động cơ. Trước khi tuning:

• Nhập đầy đủ dữ liệu nameplate.

• Kiểm tra đúng dây U/V/W.

• Dừng các lệnh điều khiển ngoài có thể kích hoạt bất ngờ.

• Xác định động cơ có thể tách tải và quay tự do hay không.

• Bảo đảm vùng chuyển động an toàn.

Auto-Tuning động cơ không đồng bộ

Phương pháp	Điều kiện sử dụng	Đặc điểm
Tuning động	Động cơ được tách tải và có thể quay tự do	Thường cho kết quả nhận dạng đầy đủ hơn
Tuning tĩnh một phần	Không thể tách tải	Nhận dạng một phần tham số mà không quay ở tốc độ cao
Tuning tĩnh đầy đủ	Không thể cho động cơ quay	Dùng theo giới hạn và hướng dẫn của firmware

Auto-Tuning động cơ đồng bộ

Ưu tiên tuning động không tải khi động cơ có thể quay tự do. Nếu không thể tháo tải, chọn chế độ tĩnh hoặc có tải đúng theo hướng dẫn. Back EMF và số đôi cực phải được khai báo chính xác nếu chế độ nhận dạng yêu cầu.

Sau Auto-Tuning, kiểm tra kết quả, lưu tham số và chạy thử ở tốc độ thấp. Nên tuning lại khi thay động cơ hoặc thay đổi đáng kể hệ truyền động.

11. Thiết lập nguồn lệnh RUN/STOP

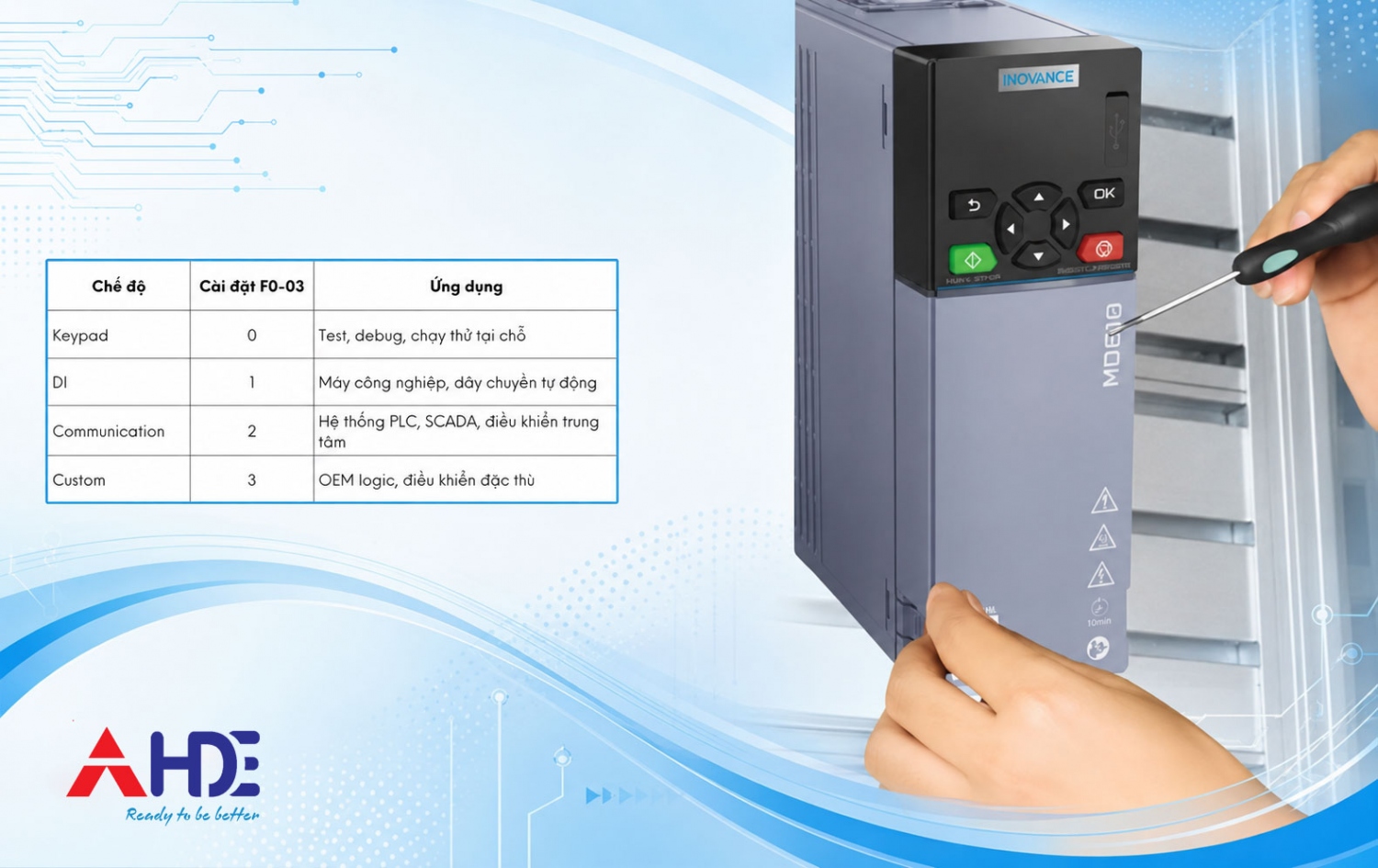

F0-03 chọn nơi biến tần nhận lệnh chạy và dừng.

Giá trị F0-03	Nguồn lệnh	Ứng dụng
0	Keypad	Chạy thử và vận hành tại chỗ
1	Terminal	Điều khiển bằng DI, nút nhấn hoặc PLC
2	Communication	Điều khiển qua Modbus RTU
3	Custom	Kênh tùy chỉnh theo cấu hình hệ thống

Chạy bằng keypad

Đặt F0-03 = 0, sau đó dùng phím RUN để khởi động và STOP để dừng. Phím RESET chỉ xóa trạng thái lỗi sau khi nguyên nhân lỗi đã được xử lý; không nên reset liên tục để ép biến tần chạy.

Chạy bằng terminal DI

Đặt F0-03 = 1, chọn điều khiển 2 dây hoặc 3 dây và gán đúng chức năng cho từng DI. Kiểm tra logic Sink/Source và trạng thái input trước khi chạy tải.

Chạy qua truyền thông

Đặt F0-03 = 2 và cấu hình Modbus RTU. Tài liệu tham khảo sử dụng thanh ghi lệnh 7311H, với các giá trị thường gặp:

Giá trị ghi	Lệnh
0	Dừng theo chế độ đã cài
1	Chạy thuận
2	Chạy nghịch
3	JOG 1
7	Reset lỗi
8	Dừng khẩn theo chức năng phần mềm

Phải xác nhận địa chỉ, kiểu dữ liệu và ý nghĩa bit bằng communication manual đúng phiên bản trước khi ghi từ PLC. Lệnh dừng qua phần mềm không thay thế mạch dừng khẩn an toàn của máy.

12. Thiết lập nguồn tần số

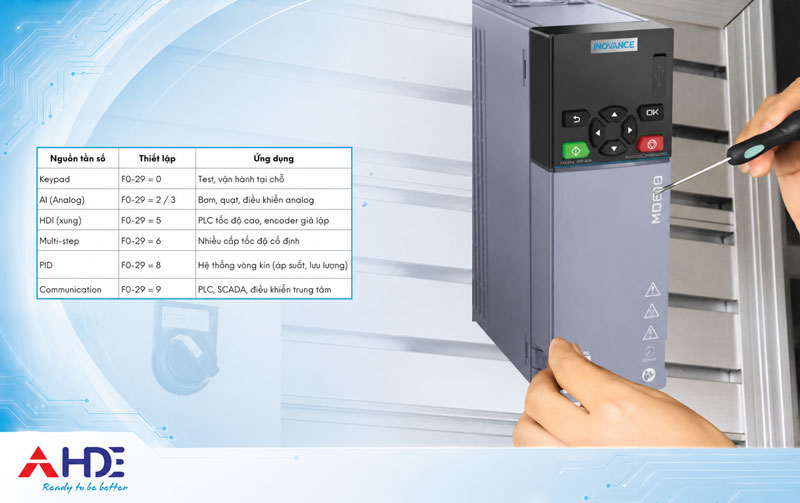

Nguồn tần số chính được chọn bằng F0-29.

Giá trị F0-29	Nguồn đặt tần số	Mục đích
0	Giá trị số nội bộ F0-30	Keypad/chạy thử
2	AI1	Biến trở hoặc tín hiệu analog
3	AI2	Tín hiệu analog thứ hai
5	HDI	Tín hiệu xung tốc độ cao
6	Đa cấp tốc độ	Chọn tốc độ bằng DI/bit điều khiển
8	PID	Điều khiển áp suất, lưu lượng hoặc nhiệt độ
9	Truyền thông	PLC, HMI hoặc SCADA

Đặt tần số bằng keypad

Thiết lập:

• F0-29 = 0.

• F0-30 bằng tần số mục tiêu.

Khi chạy thử, nên bắt đầu ở tần số thấp và tăng dần. Không đặt vượt giới hạn tốc độ của động cơ hoặc cơ cấu.

Đặt tần số bằng AI1 hoặc AI2

Thiết lập F0-29 = 2 cho AI1 hoặc F0-29 = 3 cho AI2. Sau đó cấu hình đúng dải tín hiệu và đường cong quy đổi. Ví dụ tuyến tính 0–10 V tương ứng 0–100% thì 5 V tương ứng khoảng 50%, với điều kiện không có offset, deadband hoặc giới hạn khác.

Giá trị 100% được quy đổi theo tần số cơ sở đã chọn trong cấu hình, được bài tham khảo nêu tại C4-06. Cần kiểm tra ý nghĩa C4-06 trên firmware thực tế trước khi tính tốc độ.

Đặt tần số bằng xung HDI

Với tín hiệu xung tốc độ cao:

• F4-68 = 0: kích hoạt chức năng HDI theo cấu hình tham khảo.

• F0-29 = 5: chọn HDI làm nguồn tần số.

Dải tham khảo 0–20 kHz có thể được quy đổi thành 0–100%. Phải kiểm tra mức điện áp, dạng xung, tần số tối đa và chân đầu vào đúng model trước khi đấu PLC.

Cài đa cấp tốc độ

Đặt F0-29 = 6. Các tổ hợp DI hoặc bit điều khiển có thể lựa chọn tối đa 16 giá trị tốc độ đặt trước. Phương án này phù hợp với băng tải, máy đóng gói hoặc dây chuyền cần một số tốc độ cố định.

Điều khiển PID

Cấu hình tham khảo:

• F0-29 = 8: chọn PID làm nguồn tần số.

• P2-00 = 1: cho phép PID.

• P2-02: giá trị đặt.

• P2-04: chọn tín hiệu phản hồi.

Phải chọn đúng loại cảm biến, dải đo, chiều tác động và giới hạn đầu ra trước khi chạy. Cài sai chiều PID có thể khiến biến tần tăng tốc khi sai lệch đang lớn dần.

Đặt tần số qua Modbus RTU

Đặt F0-29 = 9, sau đó gửi giá trị tham chiếu từ PLC/HMI. Bài tham khảo sử dụng địa chỉ 7310H cho giá trị tốc độ. Trước khi triển khai, cần xác nhận:

• Địa chỉ thanh ghi trên firmware hiện tại.

• Đơn vị và hệ số scale.

• Dải giá trị hợp lệ.

• Thứ tự byte/word nếu thiết bị master yêu cầu.

• Thời gian timeout và hành vi của biến tần khi mất truyền thông.

13. Chạy thử và kiểm tra hệ thống

Lần vận hành đầu tiên nên thực hiện khi động cơ đã tách tải hoặc ở tải nhẹ. Dùng keypad làm nguồn lệnh và đặt tần số thấp để dễ kiểm soát.

Checklist chạy thử MD610

• Màn hình không hiển thị cảnh báo trước khi RUN.

• Động cơ khởi động êm, không giật hoặc phát tiếng bất thường.

• Chiều quay phù hợp với yêu cầu cơ khí.

• Tần số và tốc độ thay đổi đúng theo tín hiệu đặt.

• Dòng điện không vượt dòng định mức cho phép.

• Quá trình tăng và giảm tốc ổn định.

• AI, DI, DO, relay và truyền thông phản hồi đúng.

• Không xuất hiện lỗi quá dòng, quá áp, thấp áp, quá nhiệt hoặc quá tải.

• Chức năng dừng và liên động an toàn hoạt động đúng thiết kế.

Nếu động cơ quay ngược, dừng hoàn toàn hệ thống, cô lập nguồn và đổi vị trí bất kỳ hai dây tại U/V/W; hoặc sử dụng chức năng đảo chiều bằng tham số nếu manual cho phép và phù hợp với máy. Tuyệt đối không thay dây khi biến tần còn điện.

Sau khi chạy ổn định ở tải nhẹ, kết nối tải thực và theo dõi dòng điện, mô-men, nhiệt độ, độ rung và thời gian tăng/giảm tốc. Không bỏ qua thử nghiệm chức năng bảo vệ và dừng khẩn của toàn bộ máy.

Bảng cài đặt biến tần MD610 tham khảo khi chạy thử

Mục đích	Tham số	Thiết lập tham khảo
Chọn SVC	F0-01	0
Chọn V/F	F0-01	2
RUN bằng keypad	F0-03	0
RUN bằng terminal	F0-03	1
RUN qua Modbus	F0-03	2
Tần số bằng keypad	F0-29	0
Tần số bằng AI1	F0-29	2
Tần số bằng AI2	F0-29	3
Tần số bằng HDI	F0-29	5
Đa cấp tốc độ	F0-29	6
Điều khiển PID	F0-29	8
Tần số qua truyền thông	F0-29	9
Giá trị số bằng keypad	F0-30	Theo tần số chạy thử an toàn

Các giá trị trong bảng dùng để xác định nguồn điều khiển, không phải bộ tham số hoàn chỉnh cho mọi máy. Giới hạn tần số, ramp, bảo vệ, logic DI và hành vi khi mất truyền thông phải được cấu hình riêng.

Câu hỏi thường gặp về biến tần MD610

Vì sao MD610 có điện nhưng động cơ không chạy?

Kiểm tra F0-03, trạng thái lệnh RUN, F0-29, giá trị tần số đặt và cảnh báo hiện hành. Nếu điều khiển bằng DI, kiểm tra Sink/Source và trạng thái input; nếu dùng Modbus, kiểm tra địa chỉ trạm, định dạng truyền và thanh ghi điều khiển.

Nên dùng V/F hay SVC?

V/F phù hợp với quạt, bơm và tải không cần kiểm soát mô-men chính xác. SVC phù hợp khi cần mô-men ở tốc độ thấp và độ ổn định tốc độ tốt hơn. Khi dùng SVC, cần nhập đúng thông số động cơ và nên thực hiện Auto-Tuning.

Có cần reset biến tần trước khi cài đặt không?

Không bắt buộc nếu thiết bị mới hoặc đã biết rõ cấu hình hiện tại. Chỉ reset khi cần loại bỏ tham số cũ; phải sao lưu và xác định đúng phạm vi khôi phục trước khi thực hiện.

Có thể nối trực tiếp điện trở hãm vào mọi model MD610 không?

Không. Khả năng đấu trực tiếp phụ thuộc model có bộ hãm tích hợp và thông số điện trở được phép. Cần kiểm tra mã hàng và sơ đồ phần cứng trước khi đấu.

Vì sao truyền thông RS485 không ổn định?

Nguyên nhân thường gặp gồm đảo cực 485+/485−, trùng địa chỉ, sai baud rate/parity, đấu mạng kiểu hình sao, thiếu hoặc thừa điện trở kết thúc và cáp đi gần dây động lực.

MD610 báo quá áp khi giảm tốc phải xử lý thế nào?

Kiểm tra thời gian giảm tốc, quán tính tải và điện áp nguồn. Có thể cần tăng thời gian giảm tốc hoặc thiết kế giải pháp hãm phù hợp. Không tự lắp điện trở hãm khi chưa xác nhận model và trị số cho phép.

Kết luận

Sử dụng biến tần MD610 đúng kỹ thuật bắt đầu từ việc chọn đúng model, đấu chính xác R/S/T, U/V/W và PE. Sau đó, kỹ thuật viên cần nhập dữ liệu động cơ, lựa chọn V/F hoặc SVC, Auto-Tuning, nguồn RUN và nguồn tần số phù hợp. Chạy thử ở tải nhẹ và kiểm tra đầy đủ liên động giúp giảm nguy cơ lỗi khi đưa máy vào sản xuất.

Nếu cần hỗ trợ lựa chọn model, đấu nối, cài đặt hoặc xử lý lỗi MD610, hãy liên hệ HDE để được tư vấn dựa trên động cơ, tải và kiến trúc điều khiển thực tế.

• Hotline: 0988 124 864
• Website cùng hệ thống : https://hdetech.com.vn
• Facebook: Công Ty CP Điện Hải Dương – HDE
• Youtube: HDE Tech
• Tiktok: HDE Tech
