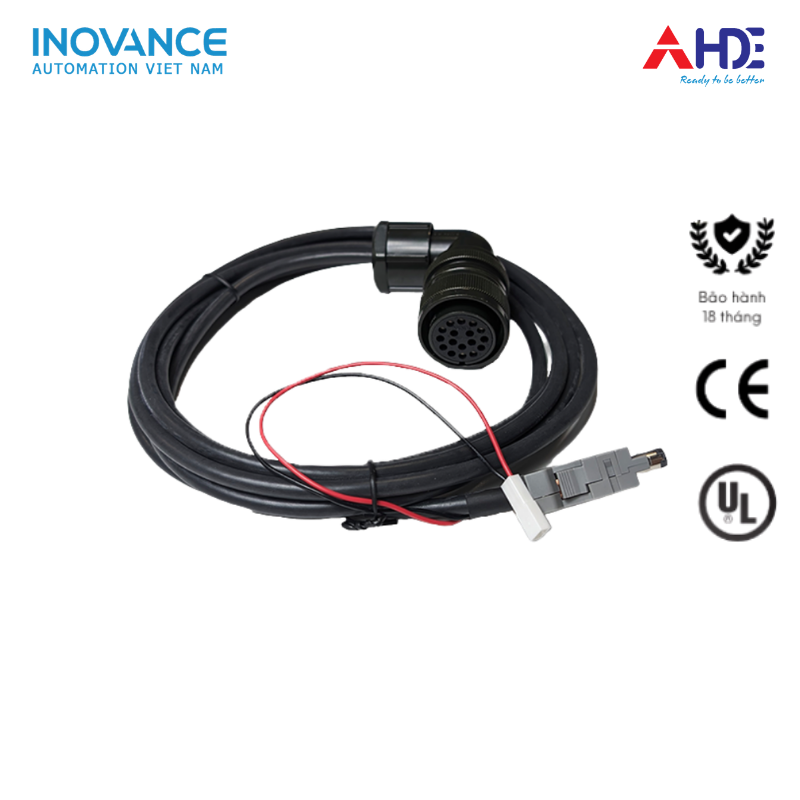

Cáp Encoder tuyệt đối INOVANCE S6-L-P121

Cáp Encoder tuyệt đối INOVANCE S6-L-P121 là phụ kiện kết nối dành cho động cơ servo MS1H2/3 sử dụng encoder tuyệt đối A3**Z. Sản phẩm hỗ trợ truyền tín hiệu encoder giữa động cơ và servo drive SV660, giúp hệ thống xác định chính xác vị trí và duy trì khả năng định vị sau khi mất điện. Với các lựa chọn chiều dài 3m, 5m và 10m, S6-L-P121 phù hợp cho nhiều cấu hình máy CNC, robot và thiết bị tự động hóa yêu cầu độ chính xác vị trí cao.

Tổng quan cáp Encoder tuyệt đối INOVANCE S6-L-P121

Trong hệ thống servo, encoder tuyệt đối có nhiệm vụ xác định vị trí của động cơ mà không cần thực hiện lại quá trình tìm điểm gốc sau mỗi lần khởi động. Tuy nhiên, để tín hiệu encoder được truyền chính xác đến drive, hệ thống cần sử dụng đúng loại cáp tương thích với động cơ và bộ điều khiển. INOVANCE S6-L-P121 là cáp encoder tuyệt đối dành cho toàn bộ dòng động cơ MS1H2/3-A3Z**, không phân biệt hướng đầu nối Front hoặc Back. Đây là điểm khác biệt so với các mã cáp encoder dành cho MS1H1/4. Cáp được sử dụng cùng servo drive SV660N/P/A/C, đáp ứng nhu cầu kết nối encoder trong các hệ thống servo đa trục và ứng dụng định vị chính xác.

Khả năng lưu vị trí sau mất điện

Khi sử dụng động cơ có encoder tuyệt đối kết hợp với pin S6-C4, hệ thống có thể duy trì thông tin vị trí khi mất điện. Nhờ đó, máy có thể khởi động lại mà không nhất thiết phải thực hiện lại quá trình homing như các hệ thống encoder tương đối thông thường.

Đây là tính năng đặc biệt hữu ích đối với các thiết bị yêu cầu:

• Duy trì vị trí sau khi mất điện.
• Giảm thời gian khởi động lại máy.
• Hạn chế thao tác đưa máy về gốc.
• Đảm bảo độ chính xác khi vận hành lặp lại.

Lưu ý: Khả năng lưu vị trí sau mất điện cần được đảm bảo bởi cấu hình encoder tuyệt đối và pin S6-C4 phù hợp. Cáp S6-L-P121 có nhiệm vụ kết nối và truyền tín hiệu encoder, không thay thế cho pin lưu vị trí.

Thông số kỹ thuật cáp Encoder tuyệt đối INOVANCE S6-L-P121

Ưu điểm nổi bật của cáp INOVANCE S6-L-P121

1. Dùng chung cho toàn bộ MS1H2/3 encoder tuyệt đối

S6-L-P121 được thiết kế cho dòng động cơ MS1H2/3 sử dụng encoder tuyệt đối A3Z**. Một mã cáp có thể sử dụng cho nhiều mức công suất khác nhau trong cùng dòng động cơ.

Điều này giúp việc lựa chọn phụ kiện đơn giản hơn, hạn chế nhầm lẫn giữa các mã cáp encoder theo công suất hoặc hướng đầu nối.

2. Hỗ trợ hệ thống duy trì vị trí sau mất điện

Khi kết hợp với encoder tuyệt đối và pin S6-C4, hệ thống có thể lưu thông tin vị trí của động cơ ngay cả khi nguồn điện bị ngắt.

Đây là giải pháp phù hợp cho các máy yêu cầu định vị chính xác, hạn chế việc phải thực hiện lại quá trình tìm gốc sau mỗi lần khởi động.

3. Tương thích với dòng servo drive SV660

Cáp S6-L-P121 được sử dụng cùng các phiên bản servo drive SV660N, SV660P, SV660A và SV660C theo cấu hình encoder tương ứng.

Nhờ đó, khách hàng có thể lựa chọn đúng cáp kết nối cho hệ thống servo mà không cần thay đổi sang dòng phụ kiện khác.

4. Nhiều lựa chọn chiều dài

S6-L-P121 có các phiên bản 3m, 5m và 10m, đáp ứng nhiều cách bố trí động cơ và tủ điện.

Việc lựa chọn chiều dài phù hợp giúp hệ thống gọn gàng hơn, hạn chế dây thừa và thuận tiện khi lắp đặt, bảo trì.

Ứng dụng phù hợp của cáp INOVANCE S6-L-P121

Cáp Encoder tuyệt đối INOVANCE S6-L-P121 phù hợp với các hệ thống sử dụng động cơ MS1H2/3-A3**Z và servo drive SV660, đặc biệt trong những ứng dụng yêu cầu độ chính xác vị trí cao.

Máy CNC

Sử dụng trong các hệ thống CNC cần duy trì vị trí trục sau khi mất điện, hạn chế thời gian khởi động lại và giảm thao tác tìm gốc.

Robot công nghiệp

Phù hợp với các hệ thống robot yêu cầu định vị chính xác, vận hành lặp lại và kiểm soát vị trí động cơ.

Thiết bị tự động hóa

Ứng dụng trong máy móc sản xuất, thiết bị lắp ráp và các hệ thống servo đa trục cần kết nối encoder tuyệt đối.

Máy yêu cầu hạn chế homing

Đặc biệt phù hợp với những thiết bị không được phép thực hiện lại quá trình homing sau mỗi lần mất điện, giúp tối ưu thời gian vận hành.

Hướng dẫn chọn đúng mã cáp Encoder INOVANCE S6-L-P121

Để lựa chọn đúng cáp encoder, cần kiểm tra dòng động cơ, loại encoder và chiều dài cáp trước khi đặt hàng.

S6-L-P121 dùng cho động cơ nào?

S6-L-P121 dành cho động cơ MS1H2/3 sử dụng encoder tuyệt đối A3Z**.

Cáp này dùng chung cho các biến thể công suất trong dòng MS1H2/3, không phân biệt hướng đầu nối Front hoặc Back.

S6-L-P121 có dùng cho MS1H1/4 không?

Không. Động cơ MS1H1/4 sử dụng các mã cáp encoder riêng như S6-L-P124 hoặc S6-L-P125, tùy theo hướng đầu nối.

Không nên sử dụng S6-L-P121 thay thế cho cáp encoder của MS1H1/4.

Có cần mua pin S6-C4 không?

Nếu hệ thống yêu cầu lưu vị trí sau mất điện, cần sử dụng cấu hình encoder tuyệt đối phù hợp và pin S6-C4 theo yêu cầu của hệ thống.

Cáp S6-L-P121 chỉ đảm nhiệm kết nối encoder, không có chức năng lưu vị trí thay cho pin.

Bảng lựa chọn nhanh

Câu hỏi thường gặp

Cáp S6-L-P121 dùng cho encoder nào?

S6-L-P121 dùng cho động cơ MS1H2/3 có encoder tuyệt đối A3**Z.

Cáp S6-L-P121 có những chiều dài nào?

Sản phẩm có các lựa chọn chiều dài 3m, 5m và 10m.

Cáp S6-L-P121 có dùng cho SV660 không?

Có. Cáp tương thích với các phiên bản SV660N/P/A/C theo cấu hình encoder tương ứng.

Có thể dùng S6-L-P121 cho MS1H1/4 không?

Không. MS1H1/4 sử dụng mã cáp encoder riêng, cần lựa chọn đúng theo hướng đầu nối Front hoặc Back.

Cáp S6-L-P121 có giúp lưu vị trí khi mất điện không?

Cáp hỗ trợ truyền tín hiệu encoder tuyệt đối. Để lưu vị trí khi mất điện, hệ thống cần sử dụng encoder tuyệt đối phù hợp và pin S6-C4.

Mua cáp Encoder tuyệt đối INOVANCE S6-L-P121 chính hãng tại HDE

INOVANCE S6-L-P121 là phụ kiện cần thiết cho hệ thống servo sử dụng động cơ MS1H2/3 encoder tuyệt đối và drive SV660. Với khả năng tương thích đa dạng, nhiều lựa chọn chiều dài và hỗ trợ hệ thống duy trì vị trí sau mất điện, sản phẩm đáp ứng tốt nhu cầu kết nối encoder trong các ứng dụng tự động hóa công nghiệp.

HDE cung cấp cáp encoder INOVANCE và các phụ kiện servo tương thích, hỗ trợ khách hàng lựa chọn đúng mã sản phẩm theo động cơ, drive và cấu hình hệ thống.

Liên hệ HDE để được tư vấn mã cáp, chiều dài và phụ kiện encoder phù hợp với hệ thống servo của bạn.
