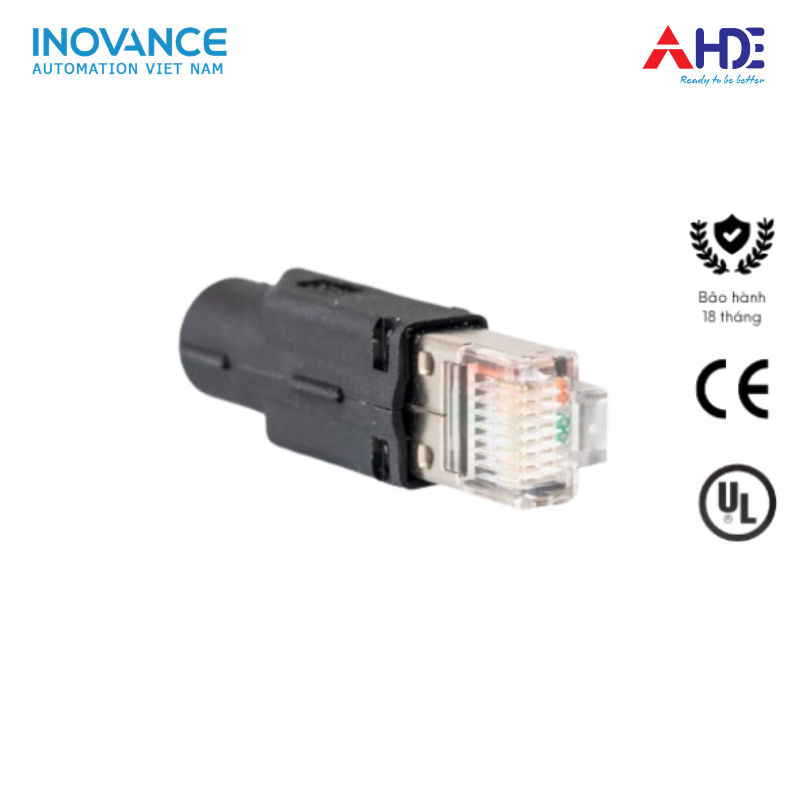

INOVANCE S6-L-T03 là bộ điện trở kết thúc mạng CAN/RS485 chính hãng INOVANCE, được sử dụng cho drive SV660P, SV660A và SV660C trong hệ thống điều khiển đa trục. Phụ kiện này có nhiệm vụ hạn chế phản xạ tín hiệu ở cuối đường truyền, giúp mạng truyền thông hoạt động ổn định và giảm nguy cơ lỗi kết nối. S6-L-T03 được lắp tại drive cuối cùng trong chuỗi multi-drive. Đây là phụ kiện nhỏ nhưng đóng vai trò quan trọng trong việc đảm bảo độ tin cậy của hệ thống servo, đặc biệt với các ứng dụng sử dụng mạng CAN hoặc RS485.
| Thông số | Chi tiết |
|---|---|
| Model | S6-L-T03 |
| Mã vật tư | 01080084 |
| Loại | Điện trở kết thúc mạng CAN/RS485 |
| Trở kháng | 120Ω |
| Tương thích | SV660P / SV660A / SV660C |
| Vị trí lắp đặt | Drive cuối cùng trong chuỗi multi-drive |
Trong hệ thống truyền thông CAN hoặc RS485, tín hiệu được truyền trên đường bus giữa các thiết bị. Khi tín hiệu đến cuối đường truyền, hiện tượng phản xạ có thể xảy ra nếu hệ thống không được kết thúc đúng cách. Điện trở kết thúc 120Ω giúp hấp thụ năng lượng tín hiệu ở cuối bus, hạn chế phản xạ và cải thiện chất lượng truyền thông. Đối với hệ thống servo đa trục sử dụng SV660P/A/C, S6-L-T03 được lắp tại vị trí cuối chuỗi để hỗ trợ mạng CAN/RS485 hoạt động ổn định.
1. Ổn định tín hiệu truyền thông
Điện trở kết thúc 120Ω giúp hạn chế phản xạ tín hiệu ở cuối đường bus, từ đó giảm nguy cơ nhiễu và lỗi truyền thông giữa các drive.
2. Lắp đặt đơn giản
S6-L-T03 có dạng đầu cắm, thuận tiện lắp trực tiếp vào cổng CAN/RS485 của drive cuối chuỗi mà không cần thực hiện đấu nối phức tạp.
3. Tương thích với hệ thống SV660
Phụ kiện được thiết kế dành cho các dòng SV660P, SV660A và SV660C sử dụng mạng CAN/RS485, giúp đảm bảo khả năng kết nối phù hợp với hệ thống điều khiển.
4. Phụ kiện nhỏ nhưng cần thiết
Chi phí đầu tư cho điện trở kết thúc không lớn, nhưng việc lắp đặt đúng giúp hạn chế các sự cố truyền thông và hỗ trợ hệ thống servo vận hành ổn định hơn.
INOVANCE S6-L-T03 phù hợp với các hệ thống:
S6-L-T03 được lắp tại drive cuối cùng trong chuỗi multi-drive. Khi thiết kế hệ thống, cần xác định đúng vị trí cuối đường truyền CAN/RS485 để lắp điện trở kết thúc. Không nên lắp tùy ý tại các vị trí giữa chuỗi, vì có thể ảnh hưởng đến chất lượng truyền thông.
Lưu ý: Hệ thống CAN/RS485 cần được thiết kế và đấu nối đúng theo hướng dẫn kỹ thuật của nhà sản xuất. S6-L-T03 là phụ kiện kết thúc mạng, không thay thế cho các yêu cầu về dây truyền thông, nối đất hoặc cấu hình mạng.
| Mã phụ kiện | Chức năng | Tương thích |
|---|---|---|
| S6-L-T03 | Điện trở kết thúc CAN/RS485 – 120Ω | SV660P / SV660A / SV660C |
| S6-L-T04 | Điện trở kết thúc EtherCAT | Hệ thống sử dụng EtherCAT |
Lưu ý: S6-L-T03 dành cho mạng CAN/RS485. Đối với hệ thống sử dụng EtherCAT, cần lựa chọn đúng loại phụ kiện theo cấu hình mạng và hướng dẫn của nhà sản xuất.
HDE cung cấp phụ kiện INOVANCE chính hãng, hỗ trợ lựa chọn đúng mã sản phẩm theo drive và cấu hình hệ thống. Nếu bạn đang triển khai hệ thống SV660P/A/C multi-drive hoặc gặp vấn đề về truyền thông CAN/RS485, hãy liên hệ HDE để được tư vấn phụ kiện phù hợp.
HDE – Giải pháp tự động hóa công nghiệp
S6-L-T03 dùng cho drive nào?
S6-L-T03 dùng cho SV660P, SV660A và SV660C trong hệ thống sử dụng mạng CAN/RS485.
S6-L-T03 có phải là cáp truyền thông không?
Không. S6-L-T03 là điện trở kết thúc mạng CAN/RS485, không phải cáp truyền thông. Phụ kiện này được lắp ở cuối đường truyền để hỗ trợ ổn định tín hiệu.
Có cần lắp S6-L-T03 cho mọi hệ thống SV660 không?
S6-L-T03 được sử dụng cho hệ thống SV660P/A/C sử dụng CAN/RS485. Việc lắp đặt cần thực hiện theo cấu hình mạng và hướng dẫn kỹ thuật của nhà sản xuất.
S6-L-T03 lắp ở vị trí nào?
S6-L-T03 được lắp tại drive cuối cùng trong chuỗi multi-drive của mạng CAN/RS485.
