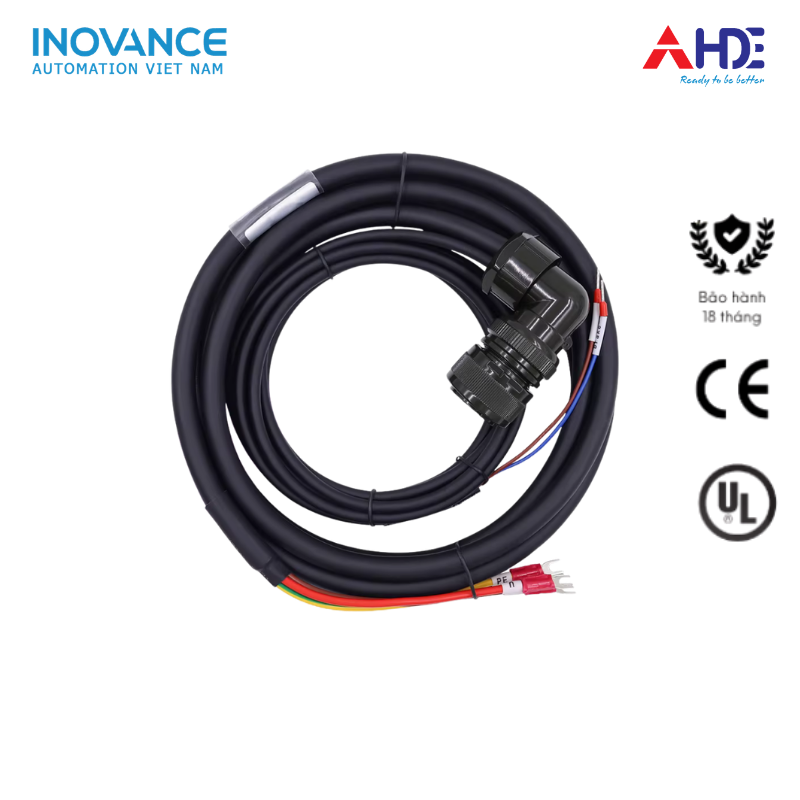

Cáp nguồn Servo INOVANCE S6-L-B022 là cáp nguồn có phanh điện từ chính hãng INOVANCE, được thiết kế dành cho động cơ servo MS1H3 công suất cao 4.4kW, 5.5kW và 7.5kW có phanh. Sản phẩm tích hợp đường cấp nguồn động cơ và đường điều khiển phanh 24V DC, đáp ứng yêu cầu kết nối trong các hệ thống servo công suất lớn. Với các lựa chọn chiều dài 3m, 5m và 10m, S6-L-B022 phù hợp cho nhiều cấu hình máy CNC, robot công nghiệp và thiết bị tự động hóa sử dụng servo drive SV660N/P/A/C.
Trong hệ thống servo, cáp nguồn không chỉ đảm nhiệm truyền điện năng từ drive đến động cơ mà còn phải đáp ứng yêu cầu điều khiển phanh đối với những motor có tích hợp phanh điện từ. INOVANCE S6-L-B022 là phiên bản cáp nguồn có phanh dành cho dòng MS1H3 công suất cao, bao gồm các mức 4.4kW, 5.5kW và 7.5kW. So với cáp nguồn không phanh S6-L-M022, S6-L-B022 được bổ sung đường dây điều khiển phanh, giúp kết nối đầy đủ nguồn động cơ và mạch phanh trong cùng một sợi cáp. Đây là phụ kiện cần thiết khi sử dụng động cơ MS1H3 có phanh điện từ, đặc biệt trong những ứng dụng yêu cầu động cơ giữ tải hoặc duy trì vị trí khi dừng.
Phanh điện từ trên động cơ servo có nhiệm vụ giữ trục động cơ khi không cần chuyển động hoặc khi hệ thống dừng. Để phanh hoạt động đúng, cáp kết nối phải có đường dây điều khiển phanh phù hợp. S6-L-B022 tích hợp dây nguồn động cơ và dây phanh 24V DC, giúp hệ thống kết nối đầy đủ các chức năng cần thiết của motor có phanh.
Lưu ý: Cáp S6-L-B022 chỉ dùng cho động cơ có phanh. Không sử dụng cáp có phanh thay thế tùy ý cho motor không phanh hoặc các dòng động cơ có yêu cầu đầu nối khác.
| Thông số | Chi tiết |
|---|---|
| Model | S6-L-B022 |
| Loại cáp | Cáp nguồn có phanh |
| Tương thích động cơ | MS1H3 có phanh |
| Công suất motor | 4.4kW / 5.5kW / 7.5kW |
| Tương thích drive | SV660N / SV660P / SV660A / SV660C |
| Chiều dài | 3m / 5m / 10m |
| Lõi cáp | Dây nguồn động cơ + dây phanh 24V DC |
| Phiên bản | Cáp nguồn có phanh – MS1H3 công suất cao |
1. Dành riêng cho MS1H3 công suất cao có phanh
S6-L-B022 được thiết kế cho các động cơ MS1H3 4.4kW, 5.5kW và 7.5kW có phanh điện từ. Đây là nhóm động cơ công suất lớn, yêu cầu cáp nguồn phù hợp với dòng điện và cấu hình đầu nối tương ứng. Việc sử dụng đúng mã cáp giúp đảm bảo khả năng kết nối và vận hành theo thiết kế của hệ thống servo.
2. Tích hợp đầy đủ nguồn động cơ và đường phanh
S6-L-B022 tích hợp cả dây nguồn động cơ và dây phanh 24V DC trong cùng một sợi cáp. Nhờ đó, hệ thống có thể kết nối đầy đủ nguồn cấp cho motor và mạch điều khiển phanh, hạn chế việc phải sử dụng nhiều loại cáp riêng biệt.
3. Đáp ứng yêu cầu vận hành tải nặng
Động cơ MS1H3 công suất cao thường được sử dụng trong các ứng dụng yêu cầu mô-men lớn và khả năng giữ tải khi dừng. Cáp S6-L-B022 phù hợp với cấu hình motor có phanh, hỗ trợ kết nối trong các hệ thống servo công suất lớn như trục đứng máy CNC, trục xoay tải nặng và robot công nghiệp.
4. Nhiều lựa chọn chiều dài
Sản phẩm có các phiên bản 3m, 5m và 10m, giúp khách hàng lựa chọn chiều dài phù hợp với khoảng cách giữa servo drive và động cơ. Việc lựa chọn đúng chiều dài giúp hệ thống gọn gàng hơn, thuận tiện khi lắp đặt và bảo trì.
Cáp nguồn Servo INOVANCE S6-L-B022 phù hợp với các hệ thống sử dụng động cơ MS1H3 công suất cao có phanh điện từ.
Trục đứng máy CNC
Phù hợp với các trục đứng sử dụng motor có phanh để giữ tải khi dừng, hạn chế nguy cơ trục bị tụt do trọng lực.
Trục xoay tải nặng
Ứng dụng trong các hệ thống cần mô-men lớn và yêu cầu phanh giữ khi động cơ dừng.
Robot hàn công suất lớn
Sử dụng trong các hệ thống robot công nghiệp có yêu cầu về công suất động cơ và khả năng giữ vị trí.
Máy ép servo công suất lớn
Phù hợp với các thiết bị sử dụng động cơ MS1H3 có phanh điện từ, cần kết nối đầy đủ nguồn động cơ và mạch phanh.
Để lựa chọn đúng cáp nguồn servo, cần kiểm tra dòng động cơ, công suất, có phanh hay không và chiều dài cáp trước khi đặt hàng.
S6-L-B022 dành cho MS1H3 có phanh, với các mức công suất:
Không. Theo cấu hình sản phẩm, MS1H3 2.9kW có phanh sử dụng mã S6-L-B12.
Không nên dùng S6-L-B022 thay thế cho các mã cáp dành riêng cho công suất thấp hơn.
Không. S6-L-B022 là cáp nguồn có phanh, dành cho motor tích hợp phanh điện từ.
Đối với MS1H3 không phanh, cần lựa chọn cáp nguồn không phanh tương ứng.
| Nhu cầu | Mã cáp |
|---|---|
| MS1H3 4.4kW / 5.5kW / 7.5kW có phanh | S6-L-B022 |
| Chiều dài 3m | S6-L-B022-3.0 |
| Chiều dài 5m | S6-L-B022-5.0 |
| Chiều dài 10m | S6-L-B022-10.0 |
| MS1H3 2.9kW có phanh | S6-L-B12 |
| MS1H3 ≤1.8kW có phanh | S6-L-B11 |
| MS1H2 4–5kW có phanh | S6-L-B011 |
Cáp S6-L-B022 dùng cho motor nào?
S6-L-B022 dùng cho động cơ MS1H3 4.4kW, 5.5kW và 7.5kW có phanh điện từ.
Cáp S6-L-B022 có những chiều dài nào?
Sản phẩm có các lựa chọn chiều dài 3m, 5m và 10m.
Cáp S6-L-B022 có dùng cho SV660 không?
Có. Cáp tương thích với các phiên bản SV660N/P/A/C theo cấu hình động cơ tương ứng.
Cáp S6-L-B022 có dùng cho motor không phanh không?
Không. Đây là cáp nguồn có phanh, dành cho động cơ tích hợp phanh điện từ.
Cáp S6-L-B022 khác gì S6-L-M022?
S6-L-B022 là cáp nguồn có phanh, tích hợp thêm đường điều khiển phanh 24V DC. S6-L-M022 là cáp nguồn không phanh.
INOVANCE S6-L-B022 là phụ kiện cần thiết cho các hệ thống servo sử dụng động cơ MS1H3 công suất cao có phanh. Với cấu hình tích hợp nguồn động cơ và đường phanh 24V DC, sản phẩm đáp ứng nhu cầu kết nối trong các ứng dụng máy CNC, robot công nghiệp và thiết bị tự động hóa tải nặng.
